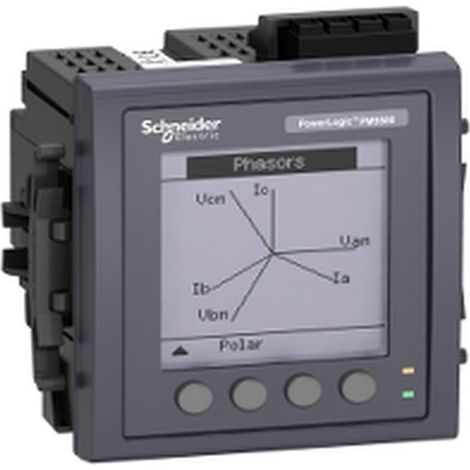

Contador energía PM5561 CL 0.2S, MID, 63A, conexión Ethernet, IP65.

Descripción general

Especificaciones técnicas

• Tensión de alimentación asignada: 125...250 V DC, 100...480 V AC
• Frecuencia de red: 50/60 Hz
• Corriente nominal: 5 A, 1 A
• Número de polos: 3P, 3P + N, 1P + N
• Consumo máximo de potencia: 10 VA en 480 V
• Tiempo de señalización local: 35 ms (120 V AC), 129 ms (230 V AC)
• Velocidad de muestreo: 128 muestras/ciclo
• Corriente de medición: 5...10000 mA
• Tensión de medida: 20...400 V AC entre fase y neutro, 20...690 V AC entre fases
• Precisión de medida: Potencia aparente +/- 0.5 %, Frecuencia +/- 0.05 %, Energía activa +/- 0.2 %, Energía reactiva +/- 1 %, Potencia activa +/- 0.2 %, Tensión +/- 0.1 %, Factor de potencia +/- 0.005, Corriente +/- 0.15 °C
• Clase de precisión: Clase 0,2S
• Capacidad de memoria: 1.1 MB
• Dimensiones: Anchura 96 mm, Profundidad 72 mm, Altura 96 mm
• Peso: 450 g

Compatibilidad y accesorios

• Protocolos de comunicación: Modbus RTU y ASCII, Modbus TCP/IP, BACnet IP
• Soporte de puerto de comunicación: RS485, Ethernet
• Conexiones: Terminales para circuito de tensión, control, transformador de corriente, entrada y salida digital, y red Ethernet

Instalación

• Tipo de montaje: Montaje enrasado
• Soporte de montaje: Marco

Uso

• Supervisión de potencia y calidad de energía en sistemas eléctricos
• Registro de datos y alarmas, así como visualización en tiempo real a través de servicios web
• Notificación de alarmas por correo electrónico

Otra información

• Normas: EN 50470-1, UL 61010-1, IEC 62053-24, EN 50470-3, IEC 62053-22, IEC 61557-12, ANSI C12.20
• Certificaciones: CE acorde a IEC 61010-1, CULus acorde a UL 61010-1, MID acorde a EN 50470-1 y EN 50470-3
