Placa Prototipo Unilateral 63 x 140 mm Rosfix – Paso 2,54 mm Montaje THT 4 Orificios de Fijacion

Rosfix placa universal prototipo unipista 63 x 140 mm

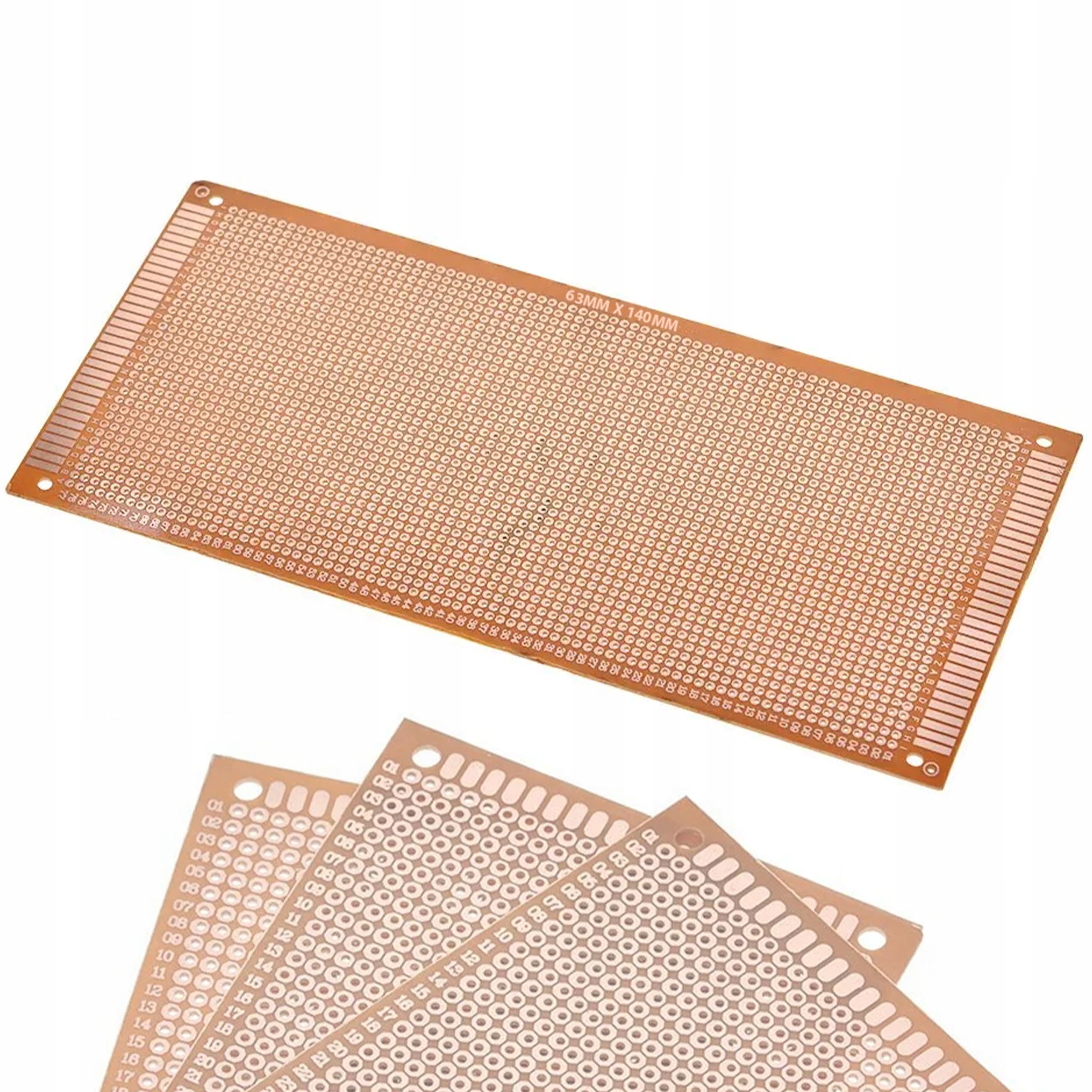

Placa universal unipista de 63 x 140 mm diseñada para el montaje de circuitos prototipo con componentes por paso de agujero (THT). Permite alojar resistencias, condensadores, diodos LED y circuitos integrados en encapsulados DIP gracias a la rejilla de orificios con paso de 2,54 mm. Pads ovalados en los extremos facilitan la soldadura de cables finos y los orificios metalizados no están interconectados, ofreciendo libertad total en el trazado de conexiones. Cuatro orificios de fijación permiten asegurar la placa en cajas o bases prototipo.

Ventajas del Producto
– Diseño compacto y duradero, adecuado para prototipado y proyectos finales.
– Rejilla estándar de 2,54 mm compatible con componentes THT y DIP.
– Pads ovalados en los laterales para soldadura sencilla de hilos finos.
– Orificios metalizados independientes que permiten personalizar las rutas de conexión.
– Cuatro orificios de montaje que garantizan fijación estable en cajas y soportes.
Contenido del Paquete
– 1 placa universal unipista 63 x 140 mm
– Documentación técnica breve
Compatibilidad
– Compatible con componentes por paso de agujero (THT) y encapsulados DIP estándar de 2,54 mm. Todas las conexiones se realizan manualmente mediante soldadura, adaptándose a diversos diseños electrónicos.
Uso
– Construcción de prototipos y placas de ensayo permanentes con componentes THT.
– Montaje de circuitos con microcontroladores DIP, módulos LED y sensores soldados.
– Reparación y modificación de equipos electrónicos cuando se necesita una placa de soporte personalizada.
Datos Técnicos

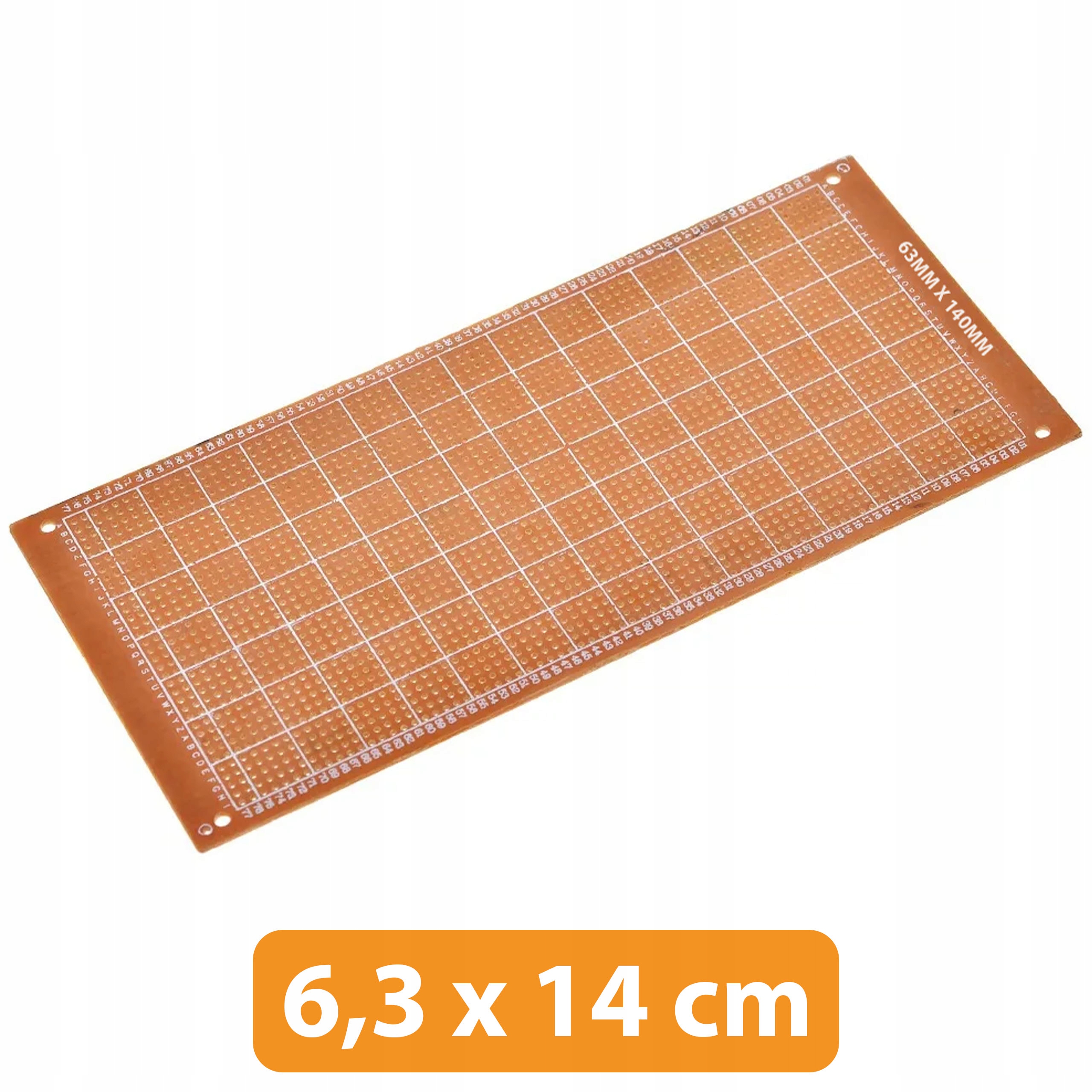

– Dimensiones: 63 x 140 mm
– Tipo de montaje: paso de agujero (THT)
– Paso de la rejilla de orificios: 2,54 mm
– Orificios de montaje: 4, dispuestos simétricamente en las esquinas
– Pads en los extremos: dos hileras de pads ovalados para soldadura de cables finos
– Accesorios de conexión recomendados: cable rígido fino (kynar) o cables aislados tipo linka; soldadura con soldador y varilla de aporte según necesidad
