Placa Universal Doble Cara 80 x 120 mm – Prototipado THT Paso 2,54 mm Máscara de Soldadura Verde, Orificios Metalizados, 4 Orificios Montaje

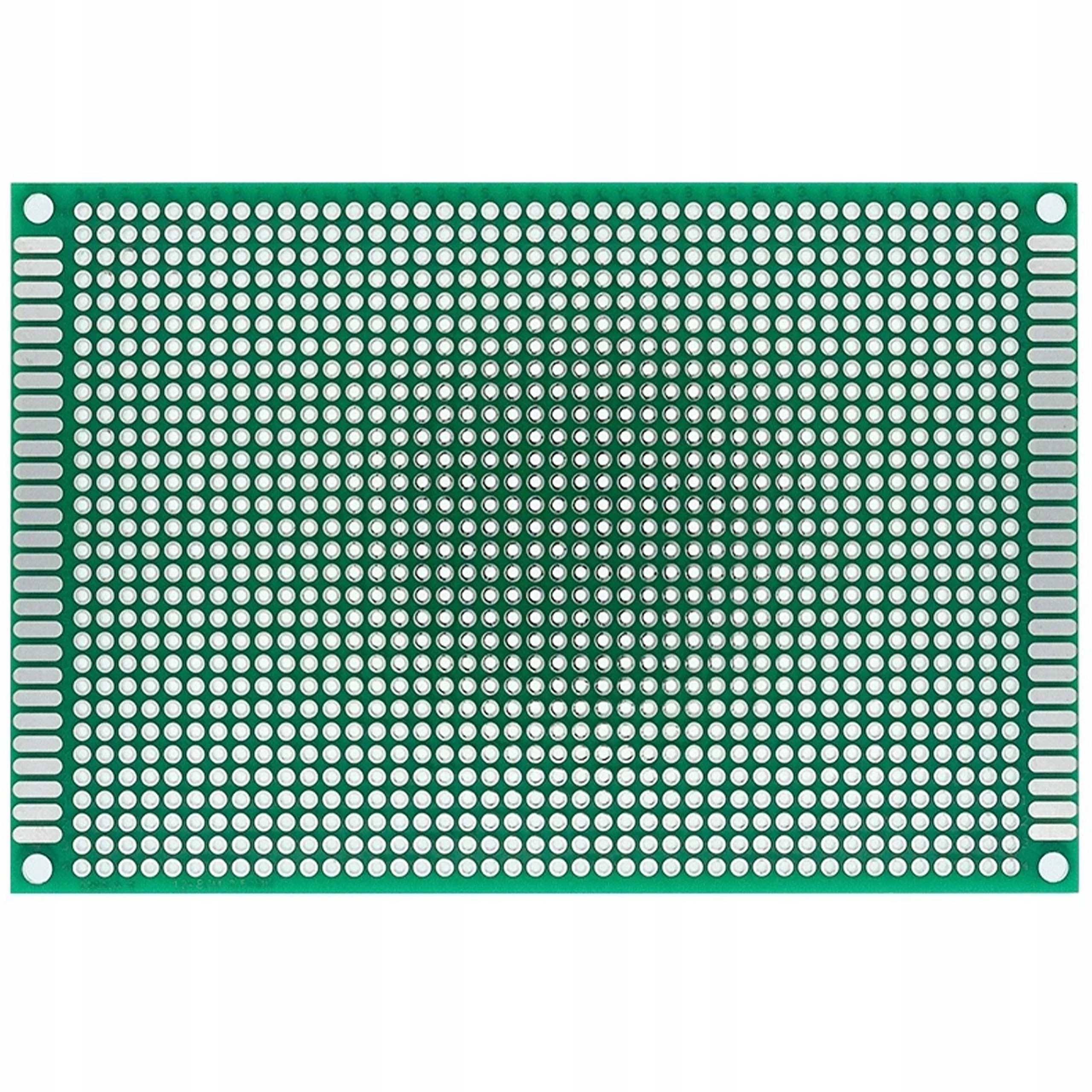

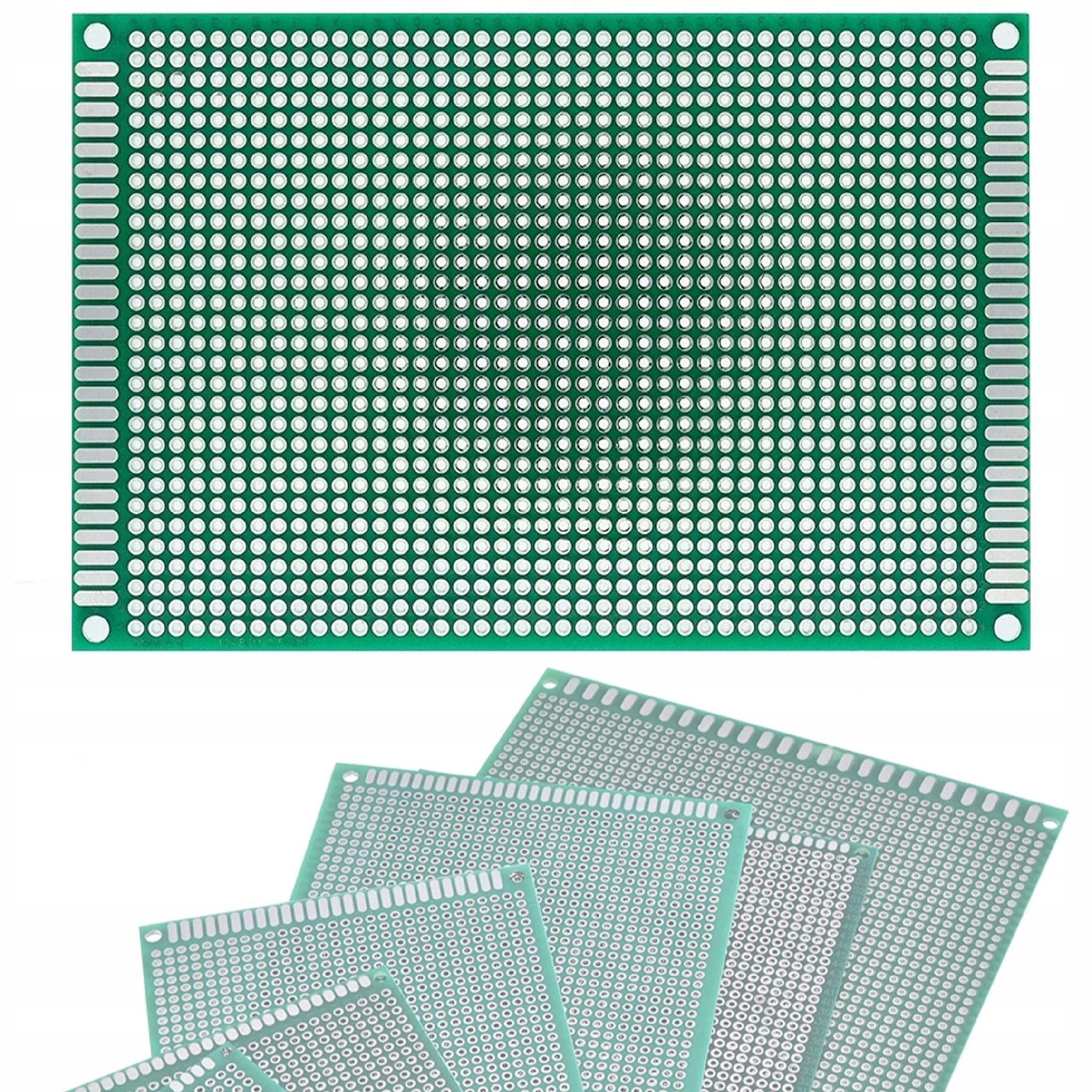

Placa de Prototipo Universal de Doble Cara 80 x 120 mm (Verde)

Placa universal de doble cara con dimensiones de 80 x 120 mm, diseñada para la construcción de circuitos prototipo con componentes de montaje por orificio (THT), como resistencias, condensadores, diodos LED y circuitos integrados en encapsulados DIP. La placa permite montar cualquier circuito electrónico gracias a los orificios en raster de 2,54 mm dispuestos en una matriz rectangular. Cuenta con dos filas de pads ovalados en cada lado corto para facilitar la soldadura de cables finos. Los orificios metalizados no están conectados por pistas predefinidas, ofreciendo libertad total en la planificación de las conexiones entre componentes.

Ventajas del Producto
– Compatible con componentes THT y encapsulados DIP, ideal para prototipado por soldadura
– Raster estándar de 2,54 mm que facilita la colocación y sustitución de componentes
– Pads ovalados en los bordes para soldar cables finos y conexiones externas con facilidad
– Orificios metalizados independientes que permiten cualquier esquema de conexión personalizado
– Cuatro orificios de montaje simétricos para fijación segura en cajas o soportes
Contenido del Paquete
– 1 x Placa de prototipo universal de doble cara 80 x 120 mm (color verde)
Compatibilidad
– Compatible con componentes electrónicos de montaje por orificio (THT), DIP y cables aislados tipo linka
Uso
– Montaje de circuitos prototipo permanentes mediante soldadura
– Proyectos de electrónica educativa y experimentación en banco de trabajo
– Reparaciones y adaptaciones rápidas de circuitos existentes
– Construcción de pequeños dispositivos o módulos personalizados
Datos Técnicos

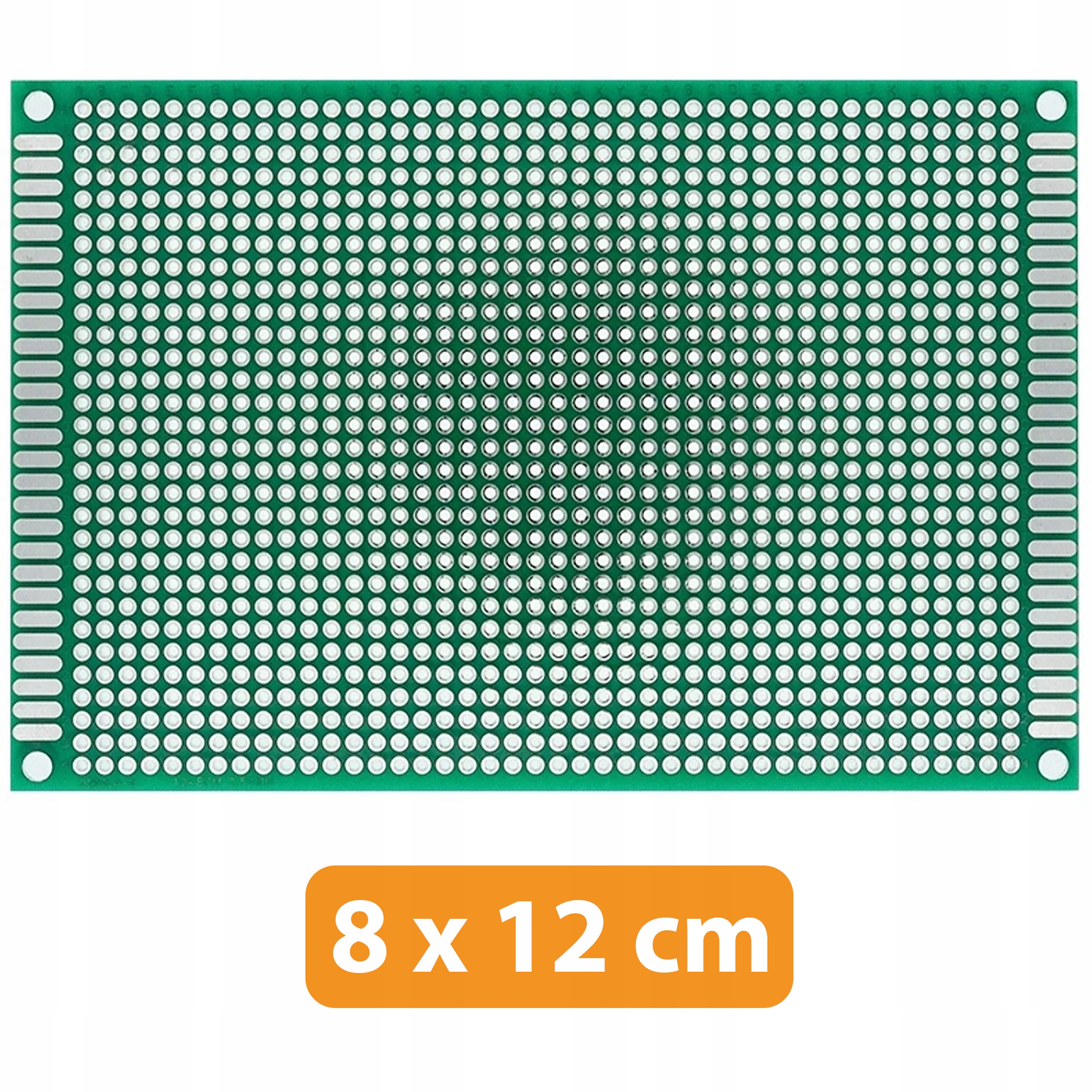

– Dimensiones: 80 x 120 mm
– Color de la máscara de soldadura: Verde
– Montaje: Montaje por orificio (THT)
– Raster de orificios: 2,54 mm
– Orificios de montaje: 4, colocados simétricamente en las esquinas
