Oscilloscopio digitale 3 in 1, tester per transistor, generatore di segnale da 10 MHz, 48 MS/s, strumento di test LCR automatico

Ampia selezione di componenti: Rilevamento e analisi delle prestazioni e delle caratteristiche dei componenti a semiconduttore, come transistor, diodi, triodi, transistor a effetto di campo (FET), ecc.

Design portatile: Dotato di uno schermo a colori TFT da 2,8 pollici per immagini chiare e intuitive

Batteria al litio ricaricabile integrata ad alta capacità (1500 mAh), 4 ore di autonomia in standby

Compatto e leggero, ideale per l'uso mobile

-DSO-TC4 è progettato per offrire agli utenti funzioni potenti e flessibili, nonché un'esperienza utente portatile, rendendolo uno strumento ideale per la manutenzione e la ricerca e sviluppo.

Panoramica del prodotto

Descrizione del prodotto: Il DSO-TC4 è un oscilloscopio a transistor multifunzionale di , progettato per i settori della manutenzione e della ricerca e sviluppo. Offre una gamma completa di funzionalità e grande praticità. Integra un oscilloscopio, un generatore di segnale e un transistor. Le caratteristiche principali di questo prodotto sono le seguenti:

Condizioni ambientali e precauzioni

Evitare temperature elevate, fiamme libere, gas corrosivi e ambienti umidi o polverosi per prevenire guasti all'apparecchiatura.

Quando si installa il transistor sull'apparecchiatura, assicurarsi che lo zoccolo del transistor sia integro per evitare un cattivo contatto.

Se si esegue una misurazione diretta senza scaricare il condensatore, il dispositivo scaricherà il condensatore e genererà scintille all'inserimento e al bloccaggio. Questa funzione di protezione si applica solo se ci si dimentica di scaricare il condensatore. In caso di utilizzo corretto, si consiglia di scaricare manualmente il condensatore prima del test.

Durante i periodi senza misurazione, il connettore di bloccaggio 123 è attivato e l'inserimento diretto della batteria è vietato.

Se i parametri del componente misurato sono al di fuori dell'intervallo di prova, il risultato del test potrebbe indicare un tipo di componente errato.

Dispositivi fortemente magnetici: impedisce che i campi magnetici interferiscano con il normale funzionamento del dispositivo. Specifiche:

1. Parametri dell'oscilloscopio

Frequenza di campionamento in tempo reale: 48 MS/s

Larghezza di banda analogica: 10 MHz

Protezione da sovratensione: ±400 V

Registrazione della forma d'onda: supporta la registrazione e la visualizzazione di screenshot, utile per l'analisi dei dati

Impedenza di ingresso: 1 MΩ

Modalità di accoppiamento: CA/CC

Intervallo di tensione di prova: sonda 1:1: 80 Vpp (+40 V)

Sonda 10:1: 800 Vpp (+400 V)

Sensibilità verticale: da 10 mV/div a 10 V/div (intervallo X1)

Offset verticale: regolabile con indicatore

Intervallo della base dei tempi: 50 ns a 20 s

Modalità trigger: Auto/Normale/Singolo />Tipo di trigger: Fronte di salita, Fronte di discesa Bordo

Livello di attivazione: regolabile, con indicatore

Blocco forma d'onda: Sì (funzione Hold)

Misurazione automatica: Massimo, Minimo, Media, RMS, Vpp, Frequenza, Periodo, Ciclo di lavoro

2. Parametri del tester dei componenti:

Test del transistor: supportato

Test del diodo: caduta di tensione diretta < 5 V

Test del diodo Zener: 0,01 ~ 4,5 V

Test del transistor a effetto di campo (FET): JFET, IGBT, MIOSTET

Test SCR unidirezionale: tensione di trigger < 5 V, livello di griglia

Test SCR bidirezionale: corrente di trigger < 6 mA

Test del condensatore: 25 pF ~ 1000 µF

Test della resistenza: 0,01 Ω ~ 50 MΩ

Test dell'induttanza: 10 µH ~ 1000 µH

Test DS18B20: supportato

Test DHT11: supportato

3. Parametri del generatore di segnale:

Forme d'onda in uscita: supporta 13 tipi di forma d'onda.

Frequenza della forma d'onda: 0-50 kHz

Ciclo di lavoro quadratico: 0-100%

Ampiezza della forma d'onda: 0-100%

Ampiezza della forma d'onda: 0,1 V-3,0 V

4. Parametri di base

Modello: DSO-TC4

Lingue: inglese, tedesco, portoghese, spagnolo, tuju, pyccki.

Display: schermo a colori TFT da 2,8 pollici

Retroilluminazione: luminosità regolabile

Alimentazione: tipo C (5V/1A).

Batteria: 3,7 V/1500 mAh

Dimensioni: 90 x 142 x 27,5 mm

Peso del prodotto: 186 g

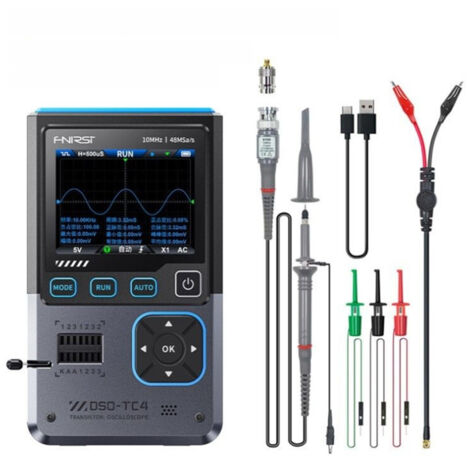

Contenuto della confezione:

1 unità principale DSO-TC4

3 ganci di prova

1 sonda P6100

1 adattatore

1 sonda con morsetti a coccodrillo

1 cavo dati

1 manuale utente
