Información del producto

Descripción

Descripción general

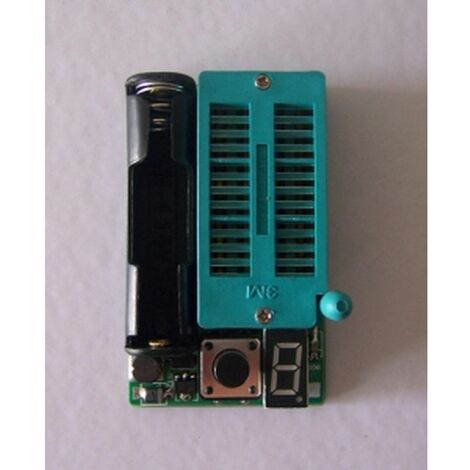

El Probador de Circuito Integrado de bolsillo kt152 es una herramienta versátil que permite probar e identificar una amplia variedad de chips lógicos DIP comunes. Este dispositivo realiza pruebas de aprobación o falla en más de 1500 tipos de circuitos integrados, incluyendo las series 74LSXX, 74HC, CDXXXX, amplificadores, comparadores y pantallas LED, todo con solo presionar un botón. Su diseño compacto facilita su uso y transporte.

Especificaciones técnicas

Dimensiones: 60 mm x 37 mm x 15 mm

Fuente de alimentación: Batería AAA (incluida)

Pantalla: LED de 0.36 pulgadas de alto

Capacidad de prueba: Dispositivos DIP de hasta 24 pines

Compatibilidad y accesorios

Compatible con más de 1500 tipos de circuitos integrados, incluyendo:

Familias de IC: LS, H, AL y 54

Ejemplos de IC: 74LS00, 74HC01, CD4000, entre otros

Componentes adicionales: LM324, NE555, ULN2003, entre otros

Instalación

Instale la batería AAA siguiendo la polaridad indicada en el soporte de la batería.

Coloque el probador con la pantalla en la parte inferior y levante el brazo del zócalo ZIF.

Inserte el CI a probar, asegurándose de que el PIN 1 esté orientado hacia la parte inferior del zócalo ZIF.

Baje el brazo del zócalo ZIF y presione el botón TEST.

Uso

El probador identifica el dispositivo en aproximadamente 1/2 segundo, mostrando el número del dispositivo en la pantalla LED.

Si el dispositivo está en buen estado, se mostrará el número; si está dañado o mal insertado, aparecerá "Err".

Los LED en prueba se iluminarán si están en buen estado.

Otra información

No utilice el probador en circuitos integrados que estén en circuito.

No pruebe componentes cargados.

Reemplace la batería cuando el voltaje esté por debajo de 1.2 voltios.

No se pueden probar los LED que requieren más de 5 voltios para iluminar.

Características

Marca
SATKIT
Batería o pila incluida
Si
Disponibilidad de repuestos
0 año(s)
Ancho
6 cm
Material
Metal
Modo de visualización
Digital
Tensión eléctrica
5 V
Referencia ManoMano
ME14037790
MMID
179559685642
Ref. del fabricante
8435325343570
EAN
8435325343570
