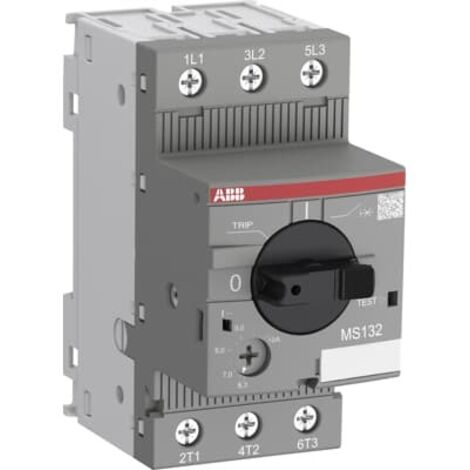

Disjoncteur moteur 10-16A - ABB1SAM250000R1011

TechniquePuissance assignée de coupure de service en court-circuit (Ics):(230 V AC) 16 kA(400 V AC) 16 kA(440 V AC) 6 kA(500 V AC) 4 kA(690 V AC) 2 kAPuissance assignée de coupure ultime en court-circuit (Icu):(230 V AC) 16 kA(400 V AC) 16 kA(440 V AC) 15 kA(500 V AC) 10 kA(690 V AC) 3 kACourant assigné instantané de réglage de court-circuit (Ii) : 240 APlage de réglage : 10 ... 16 APuissance assignée d'emploi AC-3 (Pe):(400 V) Triphasé 7,5 kWPuissance assignée d'emploi AC-3e (Pe):(400 V) Triphasé 7,5 kWTension :Circuits principaux 690 V ACCourant nominal de fonctionnement (Ie) : 16 ACourant assigné d'emploi AC-3 (Ie) : 16 ACourant assigné d'emploi AC-3e (Ie) : 16 AFréquence assignée (f) :Circuits principaux 50 HzCircuits principaux 60 HzTension assignée de tenue aux chocs (Uimp) :Circuits principaux 6 kVTension assignée d'isolement (Ui) : 690 VPerte de puissance :aux conditions de fonctionnement nominales par pôle 1,1 ... 2,8 WNombre de pôles : 3PCourant thermique conventionnel à l'air libre (Ith) :Circuits principaux 16 AIndice de protection :Boîtier IP20Bornes de circuit principal IP10Degré de pollution : 3Durabilité électrique : 100 000 cyclesDurabilité mécanique : 100 000 cyclesType de borne : Bornes à visCapacité de connexion du circuit principal :Flexible avec manchon 1/2x 0,75 ... 2,5 mm²Flexible avec manchon isolé 1/2x 0,75 ... 2,5 mm²Flexible 1/2x 0,75 ... 2,5 mm²Rigide 1/2x 1 ... 4 mm²Couple de serrage :Circuits principaux 0,8 ... 1,2 N·mLongueur de dénudage :Circuits principaux 9 mmTournevis recommandé : Pozidriv 2Type d'encastrement :1 ... 6Montage sur rail DIN :TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715TH35-7,5 (rail de montage 35 x 7,5 mm) selon IEC 60715Distance minimale de montage :Planches conductrices, horizontal - jusqu'à 400 V 0 mmPlanches conductrices, horizontal - jusqu'à 690 V 1,5 mmPlanches conductrices, vertical 75 mmAutre appareil du même type, horizontal 0 mmAutre appareil du même type, vertical 150 mmType d'actionneur : Poignée rotativeIndication de la position des contacts : ON / OFFNormes :IEC/EN 60947-1IEC/EN 60947-2IEC/EN 60947-4-1UL 60947-1UL 60947-4-1IEC 60335-2-40 A2L
