Descripción general

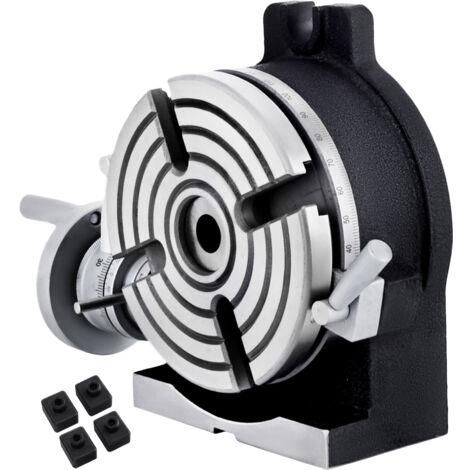

La mesa giratoria vertical y horizontal de 150 mm (5,9") es un accesorio esencial para fresadoras, diseñada para proporcionar un posicionamiento de trabajo preciso en diversas tareas de metalistería. Permite realizar perforaciones y cortes exactos alrededor de un eje fijo, garantizando resultados precisos en sus proyectos.
Especificaciones técnicas
- Dimensiones básicas horizontales: 180 × 170 mm (7 × 6,7")
- Dimensiones básicas verticales: 205 × 80 mm (8 × 3,15")
- Altura: 80 mm (3,15")
- Peso sin embalaje: 11,1 kg (24,47 lb)
- Capacidad de carga horizontal: 40 kg (88,18 lb)
- Capacidad de carga vertical: 20 kg (44,09 lb)
- Diámetro de la mesa de sujeción: 150 mm (5,9")
- Número de ranuras: 4
- Ancho de las ranuras: 11 mm (0,43")
- Precisión circular: 0,04 mm
- Paralelismo de la superficie de montaje: 0,04 mm
- Transmisión de engranajes helicoidales Relación: 90/1
Compatibilidad y accesorios
Incluye cuatro bloques de posicionamiento y un bloque de guía de llave para facilitar una alineación central rápida y precisa.
Instalación
La mesa giratoria se puede montar en posición vertical u horizontal. Puede alinearse con la fresa de una fresadora vertical o colocarse de lado para girar en el eje horizontal. También se puede utilizar un contrapunto para sujetar las piezas de trabajo entre los centros en esta configuración.
Uso
Ideal para tareas de metalistería, esta mesa permite realizar cortes circulares, taladrados y refrentados con precisión. Su diseño facilita ajustes sencillos mediante un dial calibrado a 360 grados, lo que permite realizar ajustes precisos para tareas complejas.
