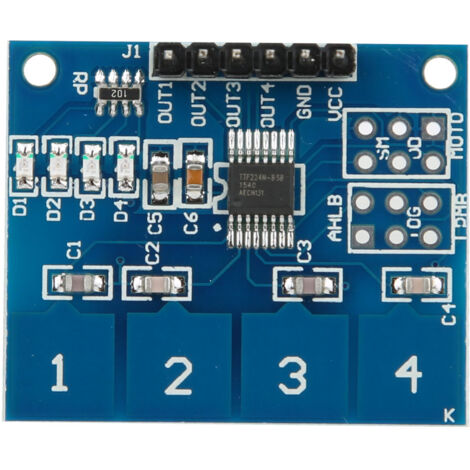

Módulo táctil capacitivo de 4 canales TTP224 con 5 módulos de sensores táctiles digitales.

Descripción general

Este módulo sensor táctil capacitivo de 4 canales TTP224 es un componente esencial para tus proyectos de bricolaje y automatización. Gracias a su tecnología capacitiva, ofrece un control preciso y sin contacto, ideal para aplicaciones donde los botones físicos no son prácticos. Sus cuatro canales independientes te permiten crear sofisticadas interfaces interactivas para domótica, controladores de juegos o instalaciones artísticas. Su diseño compacto y su fácil integración lo hacen accesible a todos los entusiastas de la electrónica.

Especificaciones técnicas

Tipo de producto	Módulo de sensor táctil
Tensión de funcionamiento	2,4 V a 5,5 V
Dimensiones de la tarjeta	Aprox. 35 x 29 mm
IC integrado	TTP224 capacitivo 4 botones
Indicadores de estado	4 canales
Configuración	Modo de salida, modo de toque, tiempo de salida, selección potencia faible/rápida
Pines de salida	OUT1, OUT2, OUT3, OUT4
Conectores	VCC (Alimentación), GND (Masa)
Contenido del lote	5 módulos
Estado	100% Nouveau

Instalación

La instalación de este módulo de sensor táctil es muy sencilla y no requiere conocimientos especiales.

• Conecta el pin VCC a tu fuente de alimentación (2,4 V-5,5 V).
• Conecta el pin GND a la toma de tierra de tu circuito.
• Los pines OUT1 a OUT4 son las salidas digitales, que deben conectarse a los componentes que desee controlar (LEDs, relés, etc.).
• Los indicadores LED integrados le ayudarán a comprobar inmediatamente el estado de cada canal.

Uso

Este módulo táctil transforma la forma en que interactúas con tus dispositivos. Elimina la necesidad de botones mecánicos, ofreciendo una interfaz duradera, sensible y moderna.

• Crea un controlador de luz táctil para tu lámpara casera.Desarrollar una interfaz de control silencioso para un sistema de audio.
• Intégralo en un panel de control para un proyecto de automatización del hogar (iluminación, ventilador).
• Úsalo como base para instrumentos musicales interactivos u obras de arte.

Las opciones de configuración le permiten adaptar el comportamiento (salida instantánea o sostenida, velocidad de respuesta) a su aplicación específica.

Otra información

Este producto consta de 5 módulos idénticos, lo que permite crear proyectos multipunto o tener piezas de repuesto a mano. Su bajo voltaje de funcionamiento le permite trabajar con diversas fuentes de alimentación comunes, como baterías o reguladores USB. Tenga en cuenta que el módulo no incluye batería; necesitará una fuente de alimentación externa compatible. Su diseño robusto garantiza una larga vida útil para sus creaciones.
