Módulo de relé normalmente abierto, interruptor horario, módulo de relé de 12 V

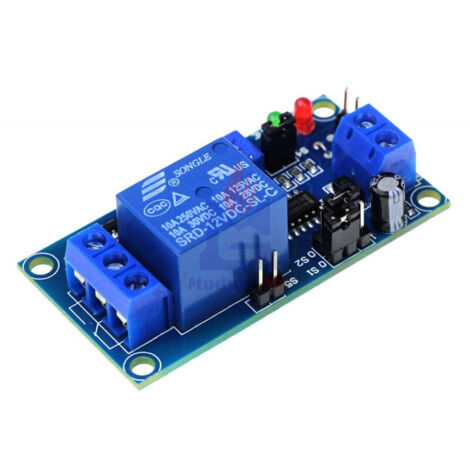

Módulo de relé de retardo de tiempo normalmente abierto de 12 V

Descripción:

Este módulo utiliza interruptores de llave, interruptores de palanca, microinterruptores y otros interruptores normalmente abiertos y de reinicio automático para activar el retardo de tiempo. También puede utilizar sensores normalmente abiertos, como sensores de vibración o interruptores de láminas, para crear un dispositivo de detección de alarma de vibración. Se utiliza principalmente en maquinaria y equipos, modificación de equipos de automatización, control industrial PLC, configuración de alarma de vibración, robótica y productos inteligentes.

Descripción del producto:

1. Utiliza un chip de temporización de alta calidad para una temporización precisa

2. Utiliza un relé de potencia para controlar la carga, hasta 10 A.

3. Diodo de protección de polaridad inversa para una mayor protección del módulo

4. El extremo de activación está aislado por un optoacoplador, lo que proporciona una alta resistencia a las interferencias y evita disparos intempestivos. 5. 8 rangos de temporizador opcionales, de 0,1 segundos a 1 hora. 6. Retardo ajustable mediante potenciómetro: girando en el sentido de las agujas del reloj aumenta el retardo. 7. Indicador de encendido e indicador de temporizador. 8. Salida de relé con interfaces normalmente abiertas y normalmente cerradas. Descripción general de la función: Función de activación normalmente abierta: antes de que el módulo se active, la apertura del circuito en el lado de activación (p. ej., un cierre momentáneo o continuo del interruptor) activa el retardo del módulo, luego el relé se cierra. 1. Suministre al módulo 5 V CC y espere la señal de activación del cierre del interruptor. 2. Cuando el módulo se activa por el cierre de un interruptor, inicia la función de temporizador y el relé se activa simultáneamente. Al final del período del temporizador, el relé se desactiva. 3. Si el módulo se activa durante el período del temporizador y se recibe una nueva señal de activación, el temporizador se reinicia y el módulo se activa automáticamente una vez, hasta que finalice el período del temporizador. El lado de activación admite los siguientes sensores para activar el temporizador: 1. Interruptor táctil; 2. Microinterruptor; 3. Interruptor de reinicio automático; 4. Sensor de vibración normalmente abierto; 5. Interruptor de láminas normalmente abierto; 6. Sensor magnético de puerta normalmente abierto; 7. Sensor de inclinación. Interruptor de nivel de agua

Parámetros eléctricos:

Tensión de alimentación: 5 V, 12 V CC

Corriente en espera: 4,8 mA Consumo de energía: 70 mA

Tiempo de activación: 1 ms o más es suficiente

Capacidad de carga del relé: 250 V 10 A CA, 30 V 10 A CC (en uso real, reduzca a la mitad la potencia nominal para prolongar la vida útil del producto)

Vida útil del relé: 100.000 ciclos (fuente de alimentación)

Selección del rango de retardo de tiempo:

Coloque los interruptores S1, S2 y S4 en diferentes posiciones para seleccionar un rango de temporización diferente. Ajuste el rango de tiempo correspondiente usando el potenciómetro.

Contenido del paquete:

1 x Relé
