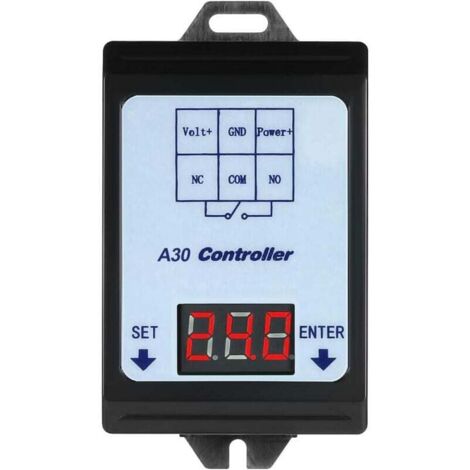

Módulo de monitoreo de voltaje, A30-U1, placa controladora de relé de retardo de CC de 0 a 99,9 V para control de sobretensión, subtensión y detección de voltaje.

1. La pantalla muestra automáticamente el valor de voltaje medido actual después del encendido. Presione el botón SET para ingresar al modo de configuración; el primer bit continuará parpadeando. El primer parámetro establecido es el valor de voltaje límite superior (rango de ajuste: 0 a 9). Presione el botón ENTER para configurar el valor del primer bit. Presione el botón SET de nuevo para seleccionar el siguiente bit y presione el botón ENTER para cambiar el valor.

2. Presione el botón SET por tercera vez para seleccionar el último bit. Entonces, se habrá configurado el primer parámetro "Valor de Voltaje Límite Superior". Presione el botón SET por cuarta vez para configurar el siguiente parámetro, el valor de voltaje límite inferior, con los mismos métodos. Nota: Su valor debe ser menor que el valor de voltaje límite superior.

3. El tercer parámetro es para configurar el valor de verificación de voltaje. Su rango de ajuste es de -0.5 V a 0.5 V. El cuarto parámetro establece el tiempo restante para que la pantalla se apague automáticamente. Su rango de ajuste es D-0 ~ D-9, lo que significa que la pantalla se apagará después de 1 a 9 minutos. Nota: d-0 significa que la pantalla permanecerá encendida todo el tiempo. El quinto parámetro establece el estado de activación del relé en "ON H" o "ON L". 4. "ON H": La salida del relé se activa si el valor de voltaje medido actual es mayor que el valor de voltaje límite superior. Se puede aplicar al modo de descarga de la batería. "ON L": La salida del relé se activa si el valor de voltaje medido actual es menor que el valor de voltaje límite inferior. Se puede aplicar al modo de carga de la batería. Después de configurar los parámetros, la pantalla entra automáticamente en el estado de detección y deja de parpadear. Parámetros: 1. Voltaje de funcionamiento: 6 V-80 V CC. Voltaje medido: 0-99,9 V CC

3. Valor de calibración de voltaje: -0,5 V ~ 0,5 V

4. Tiempo de retardo: 1-9 minutos o encendido (ajustable)

5. Corriente de trabajo: 4 mA - 58 mA (24 V)

6. Tipo de salida: Salida de conmutación de relé (¡Sin voltaje de salida!)

7. Carga (máx.): 30 V CC/30 A o 250 V CA/30 A

8. Tamaño: 78 x 53 x 30 mm

Lista de empaque:

1 módulo
