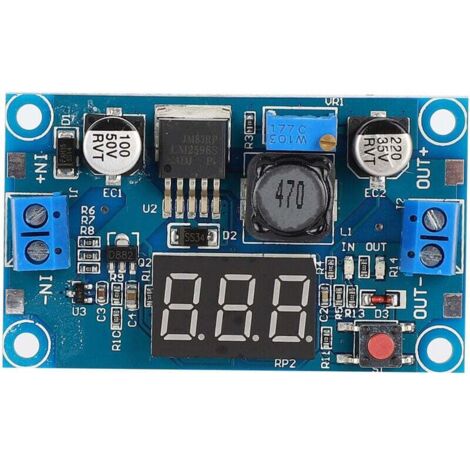

Módulo convertidor CC 4-40 V ajustable y regulador reductor de voltaje

1. Pulse el botón para cambiar la tensión de entrada o salida. La luz indicadora mostrará la tensión que se está midiendo y mantendrá la última configuración incluso si se apaga y se vuelve a encender.
2. El voltímetro se puede apagar manteniendo pulsado el interruptor durante más de 1 segundo y menos de 4 segundos.
3. Con el bloque de terminales, no se puede utilizar el soldador, ya que se conserva el punto de conexión del cable. La tensión de entrada es de 4,0 ~ 40 V (la tensión de entrada debe ser superior a la tensión de salida en más de 1 V).
4. Rango de tensión de salida ajustable de 1,25 V a 37 V, con ajuste continuo (la tensión de entrada debe ser superior a la tensión de salida en más de 1 V).
5. La corriente de salida máxima puede alcanzar los 3 A, y la corriente de trabajo estable común es de 2 A.

Especificación:

Características:
Con pantalla de voltímetro, error del voltímetro ±0,1 V, rango 0 ~ 40 V.
Presione el botón para cambiar el voltaje de entrada o salida de medición, y la luz indicadora muestra qué voltaje se está midiendo y retiene la última configuración incluso si se apaga y luego se enciende.
El voltímetro se puede apagar presionando y manteniendo presionado el interruptor durante más de 1 segundo y menos de 4 segundos.
Con el bloque de terminales, no se puede usar un soldador cómodamente y se retiene el punto de conexión del cable. El voltaje de entrada es de 4.0 ~ 40 V (el voltaje de entrada debe ser mayor que el voltaje a salir en más de 1 V).
Rango de voltaje de salida ajustable de 1.25 V a 37 V continuamente ajustable (el voltaje de entrada debe ser mayor que el voltaje a salir en más de 1 V).
La corriente de salida máxima puede alcanzar 3 A, y la corriente de trabajo estable común es 2 A.
Utilizando una frecuencia de oscilación interna de 150 KHz, pertenece a la segunda generación de reguladores de voltaje de conmutación, con bajo consumo de energía y alta eficiencia.
Especificación:
Material: Resina epoxi
Voltímetro: Error +- 0.1 V; Rango de medición: 0~40 V
Voltaje de entrada: 4~40 V
Voltaje de salida ajustable: 1,25~37 V
Corriente máxima de salida: 3 A
Corriente estable: 2 A
Frecuencia de oscilación interna: 150 KHz
Lista de paquetes:
1 * módulo
Manual de usuario:
Función de calibración de error de medición de voltaje de entrada y salida: mantenga presionado el interruptor durante más de 4 segundos; después de presionarlo, ingresará a la función de calibración de error de medición de voltaje.
En este momento, la luz indicadora se enciende (terminal de entrada de calibración) y el tubo digital parpadea para mostrar el valor de corrección (el valor de fábrica es 0.0).En este momento, presione el botón para cambiar este valor (el rango de valores es de -0.5 a 0.5, la unidad es V). Un número positivo indica calibración ascendente y un número negativo, calibración descendente.
Después de ajustar el valor de comparación en el extremo de entrada, mantenga presionado el botón durante más de 2 segundos y, a continuación, suelte la calibración de error. El indicador de salida se encenderá (salida de calibración) y se mostrará el valor de calibración de salida.
El método de ajuste es el mismo que para la entrada. Después de obtener el valor de comparación en el extremo de salida, mantenga presionado el botón durante más de 2 segundos. Después de soltarlo, guarde el valor configurado y vuelva a la tensión de visualización normal. El valor de corrección configurado se aplica inmediatamente y no se pierde la alimentación.
Nota:
Si el voltaje de entrada es inferior a 4 V, el voltímetro integrado no funciona ni muestra la información.
