Descripción general

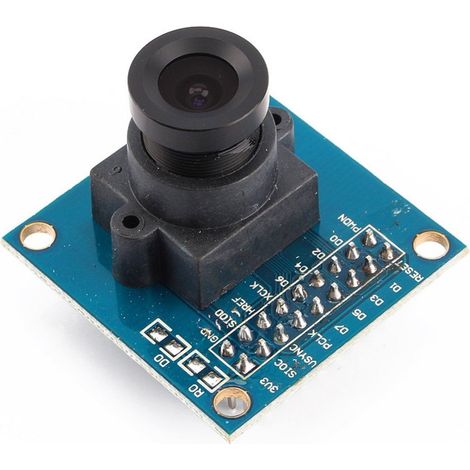

El módulo de cámara Arduino 300KP está basado en el sensor de imagen Omnivision OV7670, ofreciendo una resolución de 640x480 píxeles. Este módulo es ideal para proyectos que requieren una buena calidad de imagen de manera económica, mejorando la calidad mediante la reducción de ruido y corrección de defectos ópticos.Especificaciones técnicas
- Voltaje de entrada: 2.5V~3V
- Potencia de funcionamiento: 60mW/15fps
- Temperatura de funcionamiento: -30°C~+70°C
- Tamaño de la lente: 1/6"
- Ángulo de visión: 25°
- Máxima velocidad de fotogramas: 30fps VGA
- Sensibilidad: 1.3V/(lux-seg)
- Relación señal a ruido: 46dB
- Rango dinámico: 52dB
- Modo de navegación por fila: Resolución VGA 640x480 píxeles (30fps)
- Parpadeo: 50Hz/60Hz automático de detección
- Control automático de imagen: AEC, AGC, AWB, ABF, ABLC
- Control de calidad de imagen: Saturación de color, tono, gamma, nitidez y anti-floreciente
- Formato de salida: 8 Bits, YUV/YCbCr 4:2:2, RGB 565/555/444, GRB 4:2:2
Compatibilidad y accesorios
- Incluye encabezado de 9x2
Instalación
El diagrama de pines del módulo es el siguiente:
- VDD: Fuente de alimentación
- GND: Nivel de tierra
- SDIOC: Entrada Reloj SCCE
- SDIOD: Entrada/Salida SCCE datos
- VSYNC: Salida Sincronización vertical
- HREF: Salida Sincronización horizontal
- PCLK: Salida Reloj de píxeles
- XCLK: Entrada Reloj del sistema
- D0-D7: Salida paralela vídeo
- REAJUSTE: Entrada Restablecer (bajo activo)
- PWDN: Entrada Apague (activo alto)
Uso
Este módulo de cámara es adecuado para proyectos de electrónica y robótica donde se requiera captura de imágenes de calidad. Puedes encontrar más información sobre el uso de esta cámara en: Arducam.
