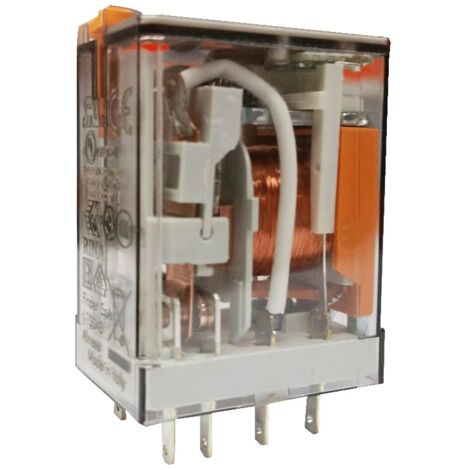

Relé de toma de corriente del buscador 4 interruptores 7A 230VAC 553482300054

Descripción general

Especificaciones técnicas

• Tensión de alimentación: 230V AC (50/60 Hz)
• Potencia nominal: 1,5 VA (50 Hz) / 1W
• Corriente nominal: 7A
• Corriente máxima instantánea: 15A
• Carga nominal AC1: 1750 VA
• Carga nominal AC15 (230 V AC): 350 VA
• Capacidad del motor monofásico (230 V AC): 0,125 kW
• Poder de corte DC1: 30/110/220 V (7/0,5/0,25A)
• Carga mínima de conmutación: 300 mW (5/5 V/mA)
• Rango de funcionamiento AC/DC: (0.8...1.1) UN
• Tensión de mantenimiento AC/DC: 0,8 UN / 0,5 UN
• Tensión de liberación AC/DC: 0,2 UN / 0,1 UN
• Resistencia eléctrica con carga nominal en AC1: 150 - 10^3 ciclos
• Resistencia mecánica AC/DC: 20 - 10^6 / 50 - 10^6 ciclos
• Tiempo de conmutación: on/off 9/5 ms
• Aislamiento entre bobina y contactos: 4 kV (1,2/50 μs)
• Rigidez dieléctrica entre contactos abiertos: 1000V AC
• Temperatura ambiente: -40...+85°C
• Categoría de protección: RT I

Compatibilidad y accesorios

• Montaje enchufable en tomas compatibles de la serie 94 (modelos: 9474SMA, 9404SMA)
• Opciones de material de contacto disponibles
• Adaptadores de montaje alternativos disponibles

Instalación

• Instalación en zócalos compatibles
• Montaje en placa de circuito impreso, soldadura o en carril de 35 mm (EN 60715)
• Terminales: Push-in, de tornillo o de muelle

Uso

• Control de cargas eléctricas en aplicaciones industriales
• Activación y desactivación de circuitos eléctricos

Otra información

• Bobina de CA o CC
• Botón de prueba bloqueable e indicador mecánico estándar
• Variante con LED y módulo de protección integrado
• Listado UL (relé/enchufe)
• Contactos sin cadmio
• Patente europea
