Descripción general

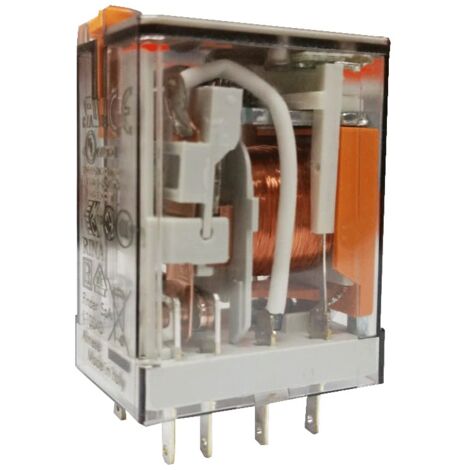

Relé buscador tipo 55.32, diseñado para uso general, ideal para aplicaciones que requieren control de corriente. Este relé cuenta con dos interruptores de 10A y es compatible con tomas de la serie 94, ofreciendo una solución eficiente y versátil para el manejo de cargas eléctricas.Especificaciones técnicas
- Tensión de alimentación: AC 12 V, DC 12 V
- Potencia nominal: AC 1,5 VA / DC 1 W
- Corriente nominal: 10 A
- Corriente máxima instantánea: 20 A
- Carga nominal AC1: 2500 VA
- Carga nominal AC15 (230 V AC): 500 VA
- Capacidad del motor monofásico (230 V AC): 0,37 kW
- Poder de corte DC1: 30/110/220 V a 10/0,5/0,25 A
- Carga mínima de conmutación: 300 mW (5 V/5 mA)
- Rango de funcionamiento AC/DC: (0.8...1.1) UN
- Tensión de mantenimiento AC/DC: 0,8 UN / 0,5 UN
- Tensión de liberación AC/DC: 0,2 UN / 0,1 UN
- Resistencia eléctrica con carga nominal en AC1: 200 - 10 ciclos
- Resistencia mecánica AC/DC: 20 - 10^6 / 50 - 10^6 ciclos
- Tiempo de conmutación: on/off 10/5 ms
- Aislamiento entre bobina y contactos: 4 kV (1,2/50 μs)
- Rigidez dieléctrica entre contactos abiertos: 1000 V AC
- Temperatura ambiente: -40...+85°C
- Categoría de protección: RT I
Compatibilidad y accesorios
- Compatible con tomas de la serie 94: 9402SMA, 9404SMA, 9482SMA
- Opciones de material de contacto disponibles
- Adaptadores de montaje alternativos disponibles
Instalación
- Montaje enchufable en tomas compatibles
- Instalación en placa de circuito impreso, soldadura o en carril de 35 mm (EN 60715)
Uso
- Control de cargas eléctricas en aplicaciones industriales y de automatización
- Ideal para el manejo de motores y circuitos eléctricos
Otra información
- Bobina de CA o CC
- Botón de prueba bloqueable e indicador mecánico en los tipos de 2 y 4 contactos
- Variante con LED y módulo de protección integrado
- Listado UL (relé/enchufe)
- Contactos sin cadmio
- Patente europea
