Descripción general

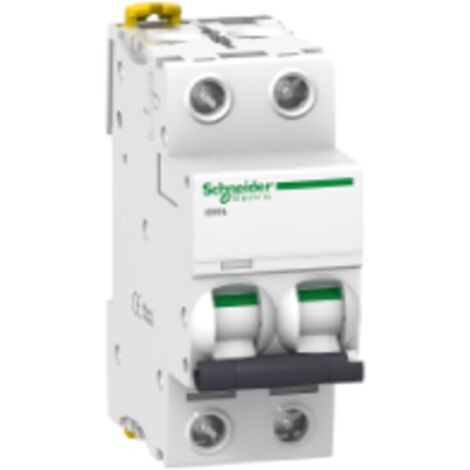

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones residenciales y de pequeño comercio. Con una capacidad de corte de hasta 100 kA, este disyuntor es ideal para proteger circuitos eléctricos de sobrecargas y cortocircuitos, asegurando un funcionamiento confiable y seguro.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 220...240 V CA, 400 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 72...125 V CC
- Desencadenamiento magnético: 8 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 100 kA (100 % conforme a EN 60947-2 y CEI 60947-2)
- Tensión de aislamiento: 500 V CA (conforme a EN 60947-2)
- Tensión asignada de resistencia a choques: 6 kV (conforme a EN 60947-2)
- Clase de limitación: 3 (conforme a EN 60898-1)
- Tipo de conexión: Terminal simple (superior o inferior) 1...25 mm² rígido, 1...16 mm² flexible
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
- Dimensiones: Altura 85 mm, Ancho 36 mm, Profundidad 78,5 mm
- Peso: 0,25 kg
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Compatibilidad con distribuidor, peines y juegos de barras: alto o bajo
- Espacio requerido: 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
Este disyuntor es adecuado para aplicaciones residenciales y de pequeño comercio, proporcionando protección efectiva contra sobrecargas y cortocircuitos en circuitos eléctricos.Otra información
- Tipo de señalización: Señalización de disparo
- Corte plenamente aparente: Sí
- Protección diferencial: Bloque separado
