Descripción general

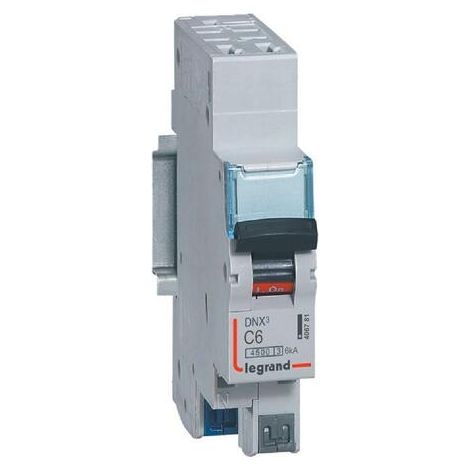

Disjoncteur Phase+Neutre DNX³4500 es un interruptor automático diseñado para proteger circuitos eléctricos en aplicaciones monofásicas. Este dispositivo cuenta con una curva de disparo tipo C, lo que lo hace ideal para cargas inductivas. Su diseño compacto permite un montaje encastrado en un espacio de 1 módulo, facilitando su integración en cuadros eléctricos estándar.Especificaciones técnicas
- Color: Gris
- Frecuencia: 50-60 Hz
- Número RAL: 7035
- Tipo de borne: Borne automático
- Sin halógeno: Sí
- Tipo de tensión: AC
- Antidéflagrante: No
- Altura total: 94.8 mm
- Anchura total: 17.8 mm
- Montaje encastrado: Sí
- Tensión asignada: 230 V
- Grado de contaminación: 2
- Tensión de alimentación: 180-250 V
- Temperatura de almacenamiento: -40 a 70 °C
- Corriente nominal asignada: 6 A
- Número de polos (total): 2
- Clase de protección (IP): IP20
- Profundidad de encastre: 44 mm
- Resistencia a los impactos (IK): IK02
- Número de polos protegidos: 1
- Profundidad/longitud total: 77.7 mm
- Clase de limitación de energía: 3
- Tensión de aislamiento asignada (Ui): 250 V
- Dispositivos auxiliares posibles: Sí
- Característica de disparo: C
- Sentido de la alimentación eléctrica: Por el alto
- Anchura en unidades de partición: 1
- Temperatura ambiente en funcionamiento: -25 a 70 °C
- Conductor neutro conectado simultáneamente: Sí
- Tensión asignada de resistencia a los choques (Uimp): 4 kV
- Sección de conductor conectable monofilar: 0.75-4 mm²
- Sección de conductor conectable multifilar: 0.75-4 mm²
- Indicación de identificación de los bornes de conexión: Sí
- Poder de corte asignado (Icn) según EN 60898 a 230 V: 4.5 kA
- Poder de corte asignado (Icu) según IEC 60947-2 a 230 V: 6 kA
Compatibilidad y accesorios
- Compatible con peine universal mono optimizado HX≥ ref. 404 926/937 o tetrapolar ref. 405 200/201/202/210.
Instalación
- Permite realizar pruebas de vuelo (presencia de tensión).
- Montaje encastrado en un espacio de 1 módulo.
Uso
- Diseñado para proteger circuitos eléctricos en aplicaciones monofásicas.
- Ideal para cargas inductivas gracias a su curva de disparo tipo C.
