Descripción general

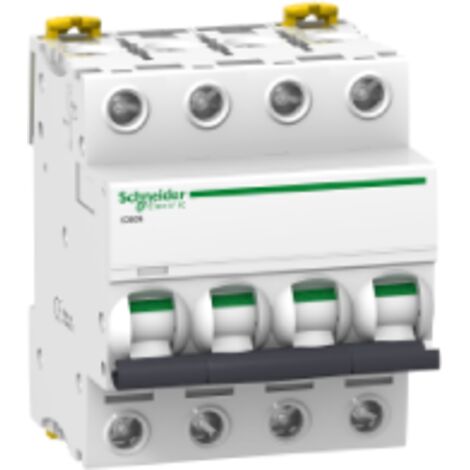

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica de 4 polos y 40A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor cuenta con una curva de disparo tipo C, lo que lo hace ideal para aplicaciones con cargas inductivas. Su diseño permite una fácil instalación en riel DIN y ofrece una señalización local mediante un indicador de disparo.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.5 kg
- Color: Blanco
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peigne de juego de barras: Sí, instalación alta o baja
- Pasos de instalación: 9 mm
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Modo de conexión: Terminal simple, alta o baja para cable rígido (1...35 mm² max) y cable flexible (1...25 mm² max)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
- Protección contra fugas a tierra: Bloque separado
