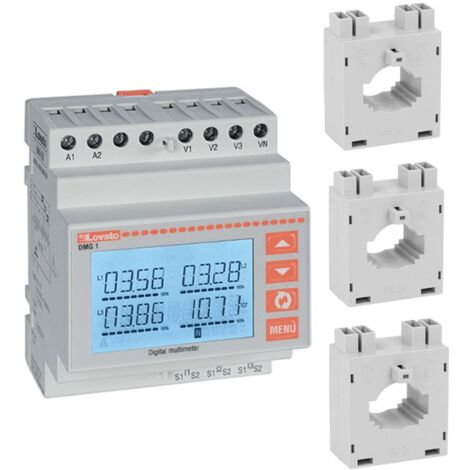

Kit Multímetro Lovato DMG100 + 3 transformadores 100/5A DMGKIT100100

Descripción general

Especificaciones técnicas

• Multímetro: Código DMG100
• Tipo: Trifásico + neutro
• Número de módulos DIN: 4
• Tensión auxiliar nominal AC: 100...240 VAC
• Tensión auxiliar nominal DC: 110...250 VDC
• Tensión nominal de aislamiento IEC/EN: 690 V
• Tensión nominal soportada a impulsos (Uimp): 9,5 kV
• Tensión soportada a la frecuencia de funcionamiento: 5,2 kV
• Frecuencia de funcionamiento: 45 Hz - 66 Hz
• Corriente nominal: 5 A
• Rango de medición: 0,01...6
• Método de medición: TRMS
• Grado de protección: IP30
• Capacidad de sobrecarga: +20% Ie de TC externo con secundario 5A
• Límite térmico de corta duración: 50 A durante 1 s
• Consumo de energía: Máx. 1,5 VA
• Potencia máxima disipada: 0,5 W
• Tipo de carcasa: Poliamida
• Tipo de conexión: Fija
• Par de apriete (Max): 0,8 Nm
• Fijación: Carril DIN
• Peso: 294 g
• Temperatura de funcionamiento: -25 °C a 60 °C
• Temperatura de almacenamiento: -30 °C a 80 °C
• Humedad relativa: <90%

Compatibilidad y accesorios

• Transformadores de corriente toroidales 100/5A para cables Ø22 mm (Código DM2T0100)
• Cable pasante: 23 mm
• Diámetro: 23 mm
• Corriente primaria Ipn: 100 A
• Corriente secundaria: 5 A
• Tensión nominal de aislamiento IEC/EN: 720 V
• Conexiones tipo Faston
• Fijación por carril DIN o tornillo
• Grado de protección: IP30
• Peso del transformador: 130 g

Instalación

• Fijación en carril DIN o mediante tornillo.

Uso

• Ideal para medir corrientes en sistemas eléctricos trifásicos.
• Permite monitorear el rendimiento de transformadores de corriente.

Otra información

• Temperatura de funcionamiento de los transformadores: -25 °C a +50 °C
• Temperatura de almacenamiento de los transformadores: -40 °C a +80 °C
• Humedad relativa de los transformadores: 90%
