Kit 2 Aventos Hl Gris Set F.R. 20L2300 + Bras ou 20L3200 Complet

IMPORTANT : Bénéficiez de la livraison GRATUIT pour les achats supérieurs à 150 € et économisez en achetant plus de références.
Pensez à vérifier le colis à sa réception pour vous assurer de son état optimal. Votre satisfaction est essentielle pour nous.

Spécifications techniques :

• Finition du couvercle : Gris
• Type de kit : Kit 2
• Code : 3503021
• Matériau : Acier / Zamak

OBSERVATIONS :

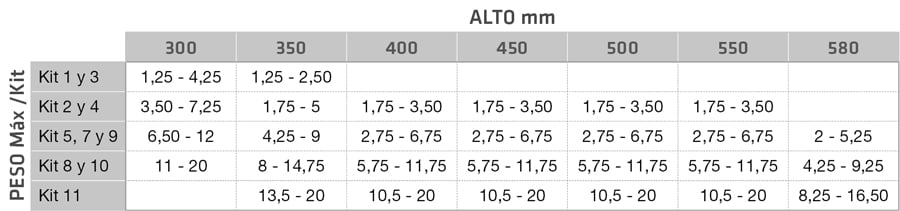

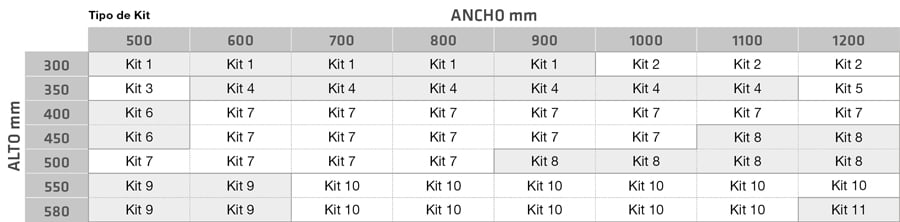

Tableau des forces de fermeture du décélérateur BLUMOTION :

Ce mécanisme a un effet de levier très important. Le poids est indicatif et varie selon la longueur du bras. Voir tableau ci-dessous.


Pour adapter les kits cadre supérieur en fonction du poids maximum du levier supporté. Les données sont indicatives et des tests aux extrêmes sont recommandés.

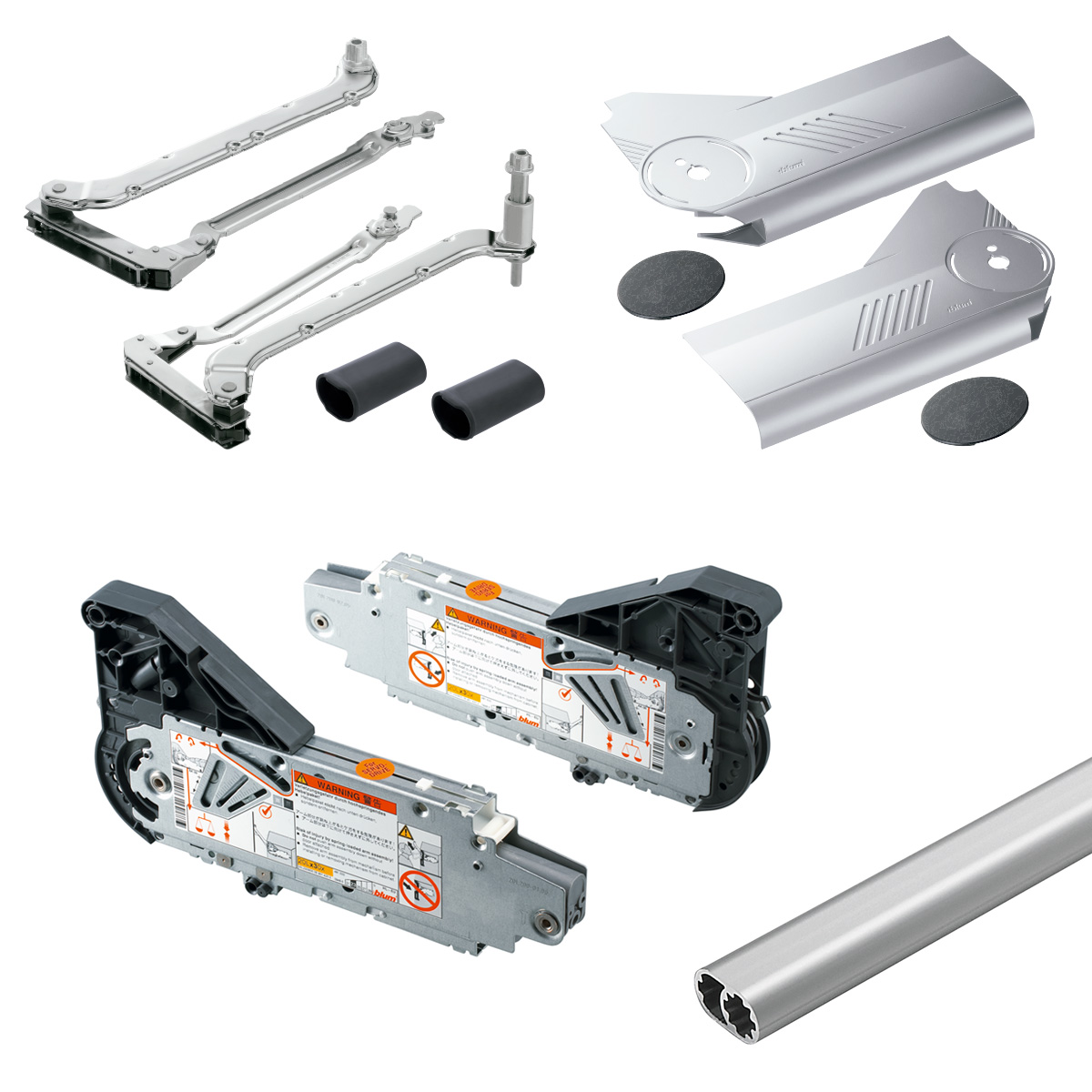

Contenu du kit :
- 2 x mécanismes Aventos.
- 2 x bras Aventos réglables dans certaines tailles.
- 1 x barre stabilisatrice jusqu'à 1200 mm.
- 2 x bouchons en plastique.
- 1 sac avec le matériel suivant (pour assembler 2 charnières pour bois ou aluminium d'une largeur maximale de 1200 mm par porte, si vous souhaitez plus de charnières et de bases il est recommandé de visiter les pièces détachées du produit) :
-- 2 x Bouchons Blum Inox (ils ne sont pas en plastique, ils sont en acier inoxydable ce qui donnera une image très élégante du produit final).
-- 2 x Fixation de porte / bases de charnières en bois ou aluminium large 20S4201.
- Limiteurs d'ouverture non inclus dans le kit.

Caractéristiques :
- Ferrure compacte pour barres pliantes verticales dans les éléments suspendus centraux ou supérieurs et dans les éléments de niche avec façades supérieures.

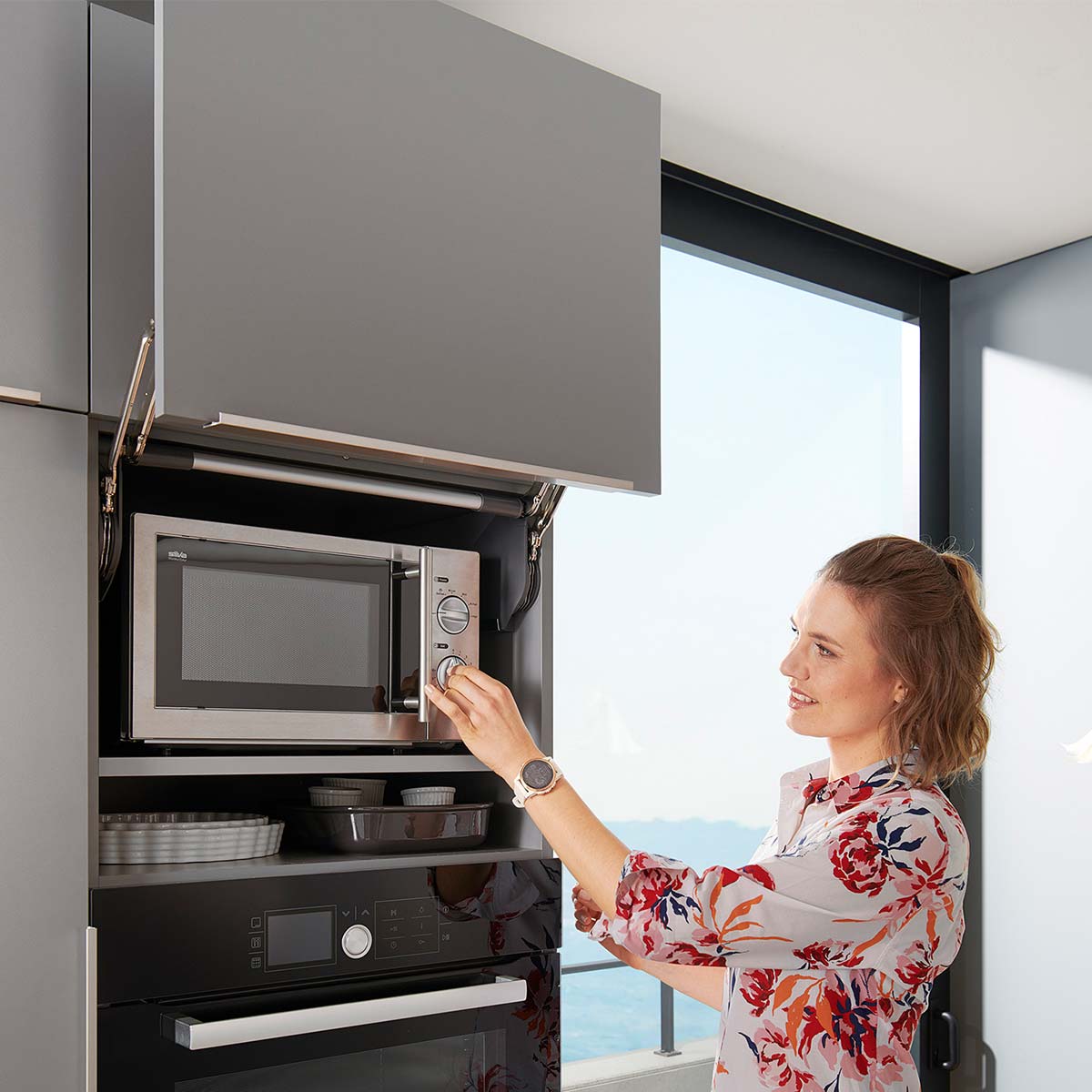

- Idéal pour les meubles où l'on peut cacher un petit électroménager comme un micro-ondes.
- Accès libre à l'intérieur du meuble, lorsqu'un accès libre et total à l'intérieur est nécessaire et où un mécanisme de type aventos HK TOP empêcherait son utilisation en raison du mouvement de la porte elle-même.
- Convient pour corniches et lattes carrées de maximum 31 mm et un côté de 19 mm.
- Hauteur maximale autorisée de 580 mm et largeur de 1800 mm dans une seule porte avec connexion par barre de synchronisation puisque sa mesure standard est de 1061 mm (pour porte M-120). Pour des mesures supérieures à 1200 mm de large, il est conseillé de contacter le service commercial.
- Pour portes pliantes en panneaux de particules, MDF, bois massif ou aluminium avec verre.
- Épaisseur maximale de la façade 26 mm.

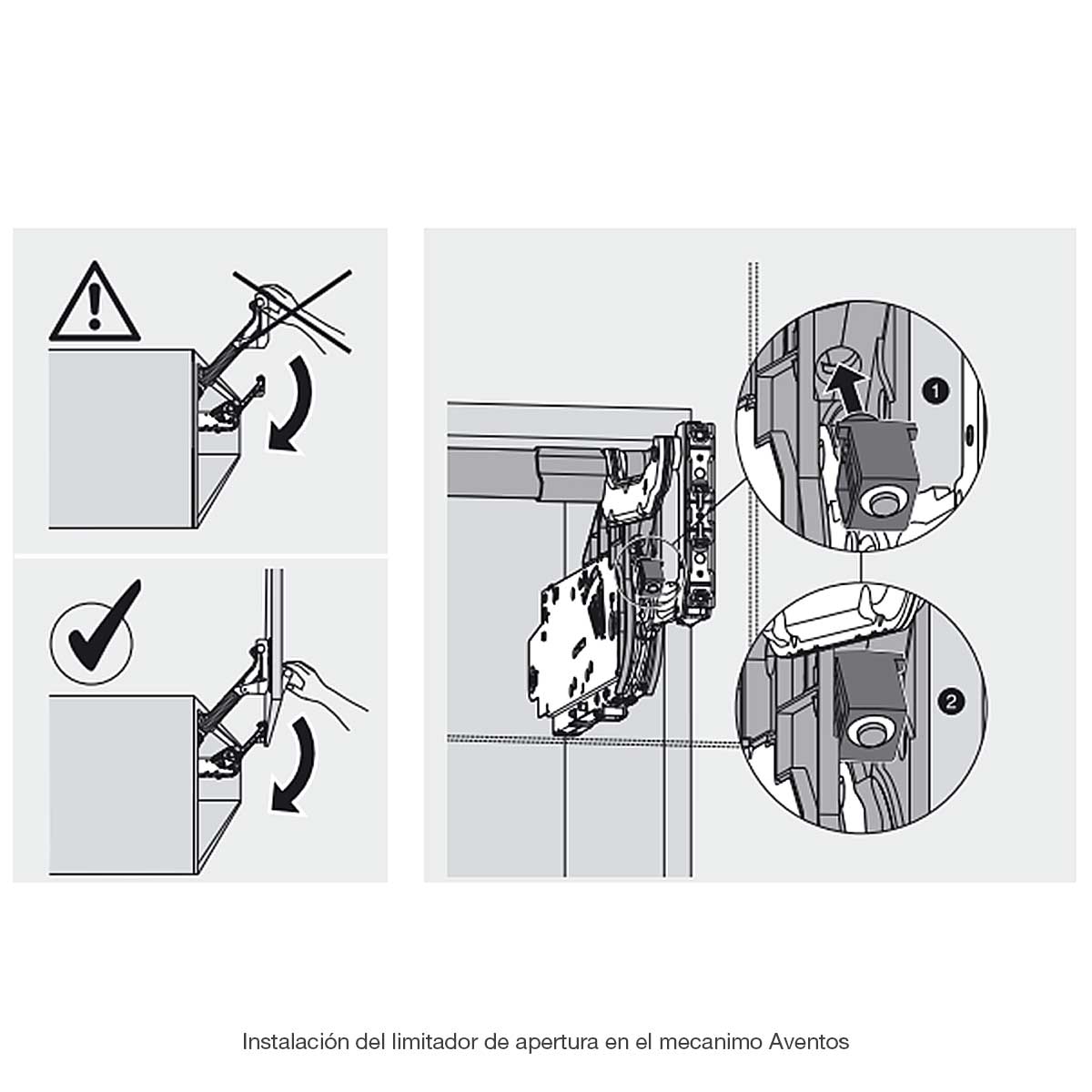

- Il existe des limiteurs de hauteur à 124º (non inclus dans le kit) en cas de meubles hauts pour faciliter la fermeture ultérieure du meuble et/ou pour que la porte touche le plafond.
- Convient pour le montage avec mécanisme électronique Servo-Drive.
- Tableaux calculés sur la base de panneaux de particules de bois de 19 mm de densité 0,70 (Kg/dm3)

Codes fournisseurs :
20L2100 - 20L2300 - 20L2500 - 20L2700 - 20L2900 - 20L3200 - 20L3500 - 20L3800 - 20L3900

Calculez votre kit en fonction de votre mesure :
Si vous avez des dimensions ou des portes particulières, vous pouvez calculer la quincaillerie nécessaire par démontage industriel.

Pour savoir de quels mécanismes vous avez besoin, calculez la force en fonction de la hauteur (en millimètres) multipliée par le poids de la porte avec la poignée incluse (toujours en kilogrammes). La valeur résultante indiquera le mécanisme dont vous aurez besoin, à savoir :
- Mécanisme 20L2100 : valeur de 1,25 à 4,25kgs par jeu de 2 mécanismes. Ce mécanisme est inclus dans les kits 1+3.
- Mécanisme 20L2300 : valeur de 1,7 à 7,25kgs par jeu de 2 mécanismes. Ce mécanisme est inclus dans les kits 2+4+6.
- Mécanisme 20L2500 : valeur de 2 à 12kgs par jeu de 2 mécanismes. Ce mécanisme est inclus dans les kits 5+7+9.
- Mécanisme 20L2700 : valeur de 4,25 à 20kgs par jeu de 2 mécanismes. Ce mécanisme est inclus dans les kits 8+10.
- Mécanisme 20L2900 : valeur de 8,25 à 20kgs par jeu de 2 mécanismes. Ce mécanisme est inclus dans les kits 11

Bien que les poids puissent sembler identiques dans de nombreux cas, l'effet de levier de ce produit a un grand impact. Il est donc recommandé d'analyser le tableau des poids au-dessus des kits pour déterminer quel modèle convient le mieux.

Les bras inclus dans les kits selon la hauteur sont :
- Bras de 300 à 349 : kits 1+2.
- Bras de 350 à 399 : kits 3+4+5.
- Bras de 400 à 550 : kits 6+7+8.
- Bras de 480 à 570 : kits 9+10+11.

Par exemple, une porte de 500 mm de haut et 1 500 mm de large en bois de 19 mm serait calculée : 5 dm x 15 dm x 0,19 dm = 14,25 dm^3. On multiplie ce résultat par 0,70 kgs / dm^3 et on aura le poids de la porte autour de 9,97 kgs. Un shooter peut peser entre 100 et 200 grammes, voire plus. Le poids de cette porte est d'environ 10,17 kg. Cela implique que cette mesure aura besoin du kit 8 pour fonctionner correctement.

Le kit contient toute la quincaillerie nécessaire au montage.
Permet le montage de façades fines de min. 8 mm.
