Descripción general

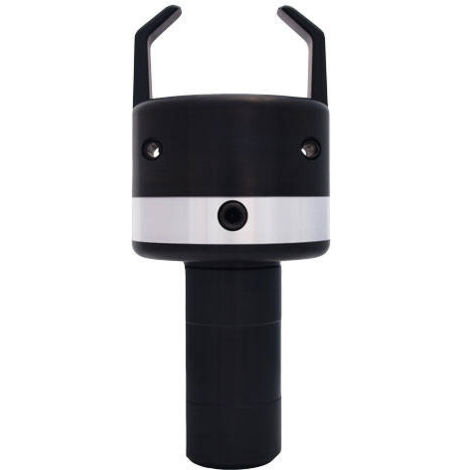

El juego de pinzas H80 es un alimentador de barras mecánico diseñado para tornos de control numérico (CNC). Fabricado por GripTec™, este modelo GC-50-3080-V20 está hecho completamente en Polonia, garantizando un funcionamiento fiable y duradero. Su diseño se basa en años de experiencia en mecanizado, y es utilizado por cientos de empresas en todo el mundo para automatizar operaciones y reducir el tiempo de producción.Especificaciones técnicas
- Rango de varillas extraídas: 30-80 mm
- Montaje: VDI 20
- Vida útil de las garras: de 50.000 a 500.000 piezas, dependiendo del material procesado
- Repetibilidad de las extensiones de barra: por debajo de 0,1 mm
Instalación
La pinza está diseñada para montarse en el zócalo del cabezal de la herramienta, utilizando el sistema de montaje VDI 20.Uso
La pinza es completamente autónoma y no requiere accesorios adicionales como agua, refrigerante o aire. El tornillo de ajuste permite una configuración rápida al diámetro requerido en segundos. Para programar correctamente un torno para operar la pinza, se deben seguir estos pasos:- Llamada a la torreta donde está montada la pinza.
- Posicionamiento en el eje Z.
- Movimiento en el eje X sobre el material para agarrar la barra.
- Liberación de las mordazas del mandril del torno.
- Retardo de tiempo para apertura de las mordazas (de 0,1 s a 1 s).
- Tracción de la barra en el eje Z según las directrices del programa.
- Sujeción de las mordazas en el mandril del torno.
- Retardo de tiempo para cierre de las mordazas (de 0,1 s a 1 s).
- Salir del material en el eje X.
- Regresar a cero y continuar con la producción.
