Descripción general

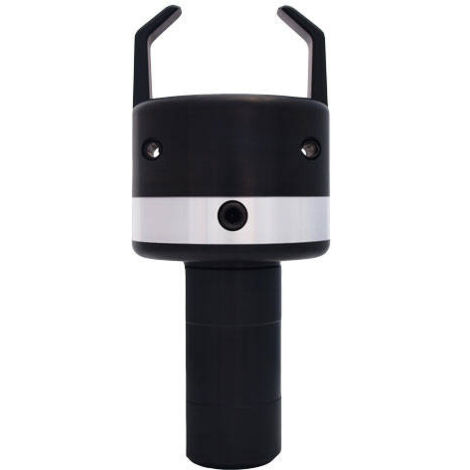

El juego de pinzas H80 es un alimentador de barras mecánico diseñado para tornos de control numérico (CNC). Fabricado por GripTec™, este modelo GC-50-3080-K2525 se ha desarrollado a partir de años de experiencia en mecanizado, garantizando un funcionamiento eficiente y duradero. Su diseño autónomo elimina la necesidad de accesorios adicionales como agua o aire, lo que lo convierte en una solución ideal para talleres que no cuentan con alimentadores automáticos de barras.Especificaciones técnicas
- Rango de varillas extraídas: 30-80 mm
- Montaje: 25 x 25 mm
- Vida útil de las garras: de 50.000 a 500.000 piezas, dependiendo del material procesado
- Repetibilidad de las extensiones de barra: por debajo de 0,1 mm
Instalación
La pinza está diseñada para montarse en el zócalo del cabezal de la herramienta, facilitando su integración en el torno CNC.Uso
Para programar correctamente un torno para operar la pinza, se deben seguir estos pasos:- Llamada a la torreta donde está montada la pinza.
- Posicionamiento en el eje Z.
- Movimiento en el eje X sobre el material para agarrar la barra.
- Liberación de las mordazas del mandril del torno.
- Retardo de tiempo para apertura de las mordazas (de 0,1 s a 1 s).
- Tracción de la barra en el eje Z según las directrices del programa.
- Sujeción de las mordazas en el mandril del torno.
- Retardo de tiempo para cierre de las mordazas (de 0,1 s a 1 s).
- Salida del material en el eje X.
- Regresar a cero y continuar con la producción.
