Descripción general

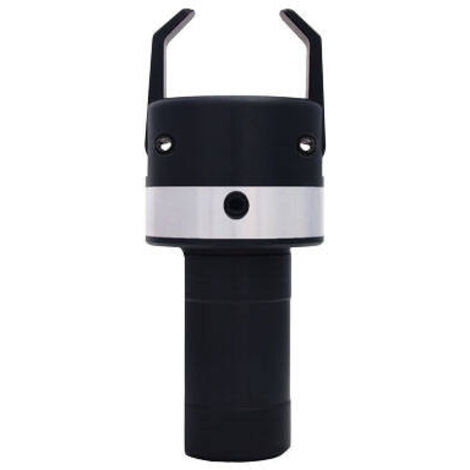

El juego de pinzas H50 es un alimentador de barras mecánico diseñado para tornos de control numérico (CNC), con un rango de varillas extraídas de 0-42 mm y un montaje tipo WELDON 25. Fabricado por GripTec™, este producto se basa en años de experiencia en mecanizado y está hecho completamente en Polonia, garantizando un funcionamiento fiable y duradero. Su diseño autónomo elimina la necesidad de accesorios adicionales como agua o aire, lo que lo convierte en una solución ideal para talleres que no cuentan con alimentadores automáticos de barras.Especificaciones técnicas
- Marca: GripTec™
- Modelo: GC-50-042-W25
- Rango de varillas extraídas: 0-42 mm
- Montaje: WELDON 25
- Vida útil de las garras: de 50.000 a 500.000 piezas, dependiendo del material
- Repetibilidad de las extensiones de barra: por debajo de 0,1 mm
Instalación
La pinza está diseñada para montarse en el zócalo del cabezal de la herramienta, lo que permite una instalación sencilla y rápida.Uso
Para programar correctamente un torno para operar la pinza, se deben seguir los siguientes pasos:- Llamada a la torreta en la que está montada la pinza.
- Posicionamiento en el eje Z.
- Movimiento en el eje X sobre el material para agarrar la barra.
- Liberación de las mordazas del mandril del torno.
- Retardo de tiempo para apertura de las mordazas (de 0,1 s a 1 s).
- Tracción de la barra en el eje Z según las directrices del programa.
- Sujeción de las mordazas en el mandril del torno.
- Retardo de tiempo para cierre de las mordazas (de 0,1 s a 1 s).
- Salida del material en el eje X.
- Regresar a cero y continuar con la producción.
