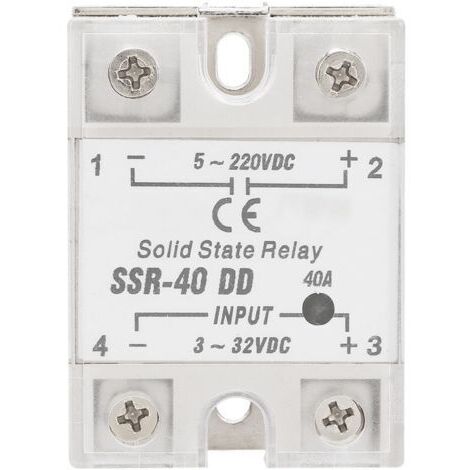

Relé de estado sólido SSR-40 DD 40A 5-220VDC para procesos de automatización industrial

Descripción general

El relé de estado sólido SSR-40 DD está diseñado para aplicaciones de automatización industrial. Ofrece conmutación sin chispas, alta velocidad de conmutación y funcionamiento silencioso. Este módulo es especialmente adecuado para entornos hostiles como corrosivos, húmedos o polvorientos, y es ideal para sistemas de control automático, incluidos los controladores de temperatura.

Especificaciones técnicas

• Tipo de artículo: Relé de estado sólido
• Material: Plástico + Metal
• Tensión de entrada: 3-32 VCC
• Corriente de entrada: 6-12 mA
• Tensión de salida: 5-220 VCC
• Corriente de salida: 40 A
• Caída de tensión en estado activo: ≤ 1 V
• Tiempo de encendido/apagado: ≤ 10 ms
• Corriente de fuga en estado inactivo: ≤ 2 mA
• Tensión de aislamiento: ≥ 1500 VCA
• Peso del paquete: aproximadamente 120 g

Instalación

• Se recomienda un disipador de calor para ayudar a la disipación del calor, especialmente para relés con una corriente de trabajo superior a 10 A.
• Es aconsejable aplicar grasa térmica entre el relé y el disipador de calor para mejorar la disipación del calor.
• Cuando la temperatura de la superficie del disipador de calor alcance aproximadamente 60 °C, se recomienda el uso de aire forzado.

Funcionamiento

• El valor de funcionamiento real de la corriente de salida debe limitarse a 1/3 del valor nominal para evitar dañar el relé. Por ejemplo, para un relé de 40 A, es aconsejable no superar los 12 A.
