Descripción general

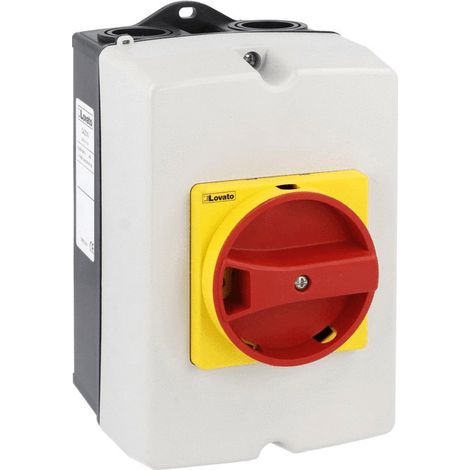

Interruptor seccionador rotativo de pared Lovato, diseñado para aplicaciones de corriente alterna. Este dispositivo es ideal para el control y desconexión de circuitos eléctricos, ofreciendo una alta capacidad de interrupción y un diseño robusto para entornos exigentes.Especificaciones técnicas
- Tipo de tensión de funcionamiento: corriente alterna IEC
- Corriente térmica de aire libre convencional Ith UN: 16 A
- Tensión nominal de aislamiento Ui IEC/EN: 1000 V
- Tensión nominal soportada por impulso Uimp: 8 kV
- Potencia disipada por polo máx.: 0,2 W
- Número de postes: 3
- Potencia operativa nominal AC23A: 400 V kW 7,5; 690 V kW 11
- Corriente de cortocircuito condicional (rms): 10 kA
- Capacidad de interrupción AC23A 400 V: UN 160
- Vida mecánica: 100,000 ciclos
- Vida eléctrica AC21A: 100,000 ciclos
- Temperatura de funcionamiento: -25 °C a +55 °C
- Temperatura de almacenamiento: -40 °C a +70 °C
- Altitud máxima: 3000 m
- Grado de protección: IP65
- Grado de contaminación: 3
- Anchura: 5,6 mm
- Altura: 6,5 mm
- Par de apriete de los terminales: 1,8 Nm (mín) a 2 Nm (máx)
- Sección del conductor: 0,75 mm² (mín) a 16 mm² (máx)
Compatibilidad y accesorios
- Compatible con conductores de sección mínima de 0,75 mm² y máxima de 16 mm²
Instalación
- Instalación en posición de funcionamiento plano vertical normal
Uso
- Diseñado para el control y desconexión de circuitos eléctricos en aplicaciones industriales y comerciales
