Descripción general

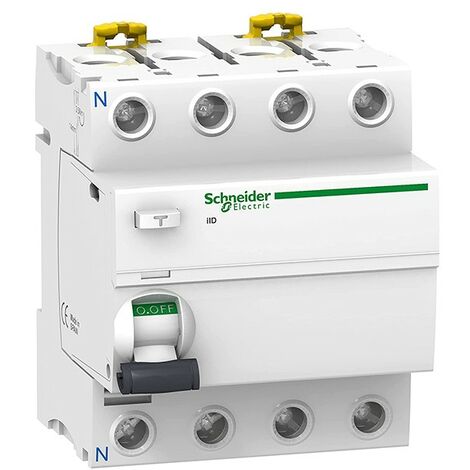

El interruptor diferencial Acti9 iID 4P 63A 300mA de Schneider es un dispositivo diseñado para ofrecer una protección efectiva contra descargas eléctricas y riesgos de incendio en instalaciones eléctricas. Este modelo se caracteriza por su alta inmunidad a disparos intempestivos, lo que lo hace ideal para entornos con condiciones adversas, como la presencia de componentes continuos y atmósferas corrosivas.Especificaciones técnicas
- Número de polos: 4P
- Calibre: 63A
- Corriente de fuga: 300mA
- Tensión asignada de empleo: 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V
- Tensión de choque: 6 kV
- Poder de corte: 1500 A
- Corriente nominal de cortocircuito: 10 kA
- Frecuencia del red: 50/60 Hz
- Dimensiones: 91 mm (altura) x 72 mm (ancho) x 73.5 mm (profundidad)
- Peso: 0.37 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 15,000 ciclos AC-1
- Modo de conexión: Terminal único, superior o inferior para 1 cable flexible de 1...25 mm² sin terminal de cable; 1 cable rígido de 1...35 mm² sin terminal de cable
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Compatibilidad y accesorios
- Compatible con los disyuntores MCB iC60 para una protección integral.
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Pasos de 9 mm: 8
Uso
- Protección de personas contra descargas eléctricas por contacto directo (≦ 30 mA).
- Protección de personas contra descargas eléctricas por contacto indirecto (≧ 100 mA).
- Protección de instalaciones contra incendios (300 o 500 mA).
Otra información
- Inmunidad contra disparos intempestivos: 3 kA cresta para instantáneos y 5 kA cresta para selectivos según onda 8/20.
- Clase A "sí" superinmunizados.
- Indicado para instalaciones eléctricas con riesgo de disparos intempestivos provocados por rayos, iluminación fluorescente, maniobras bruscas en la red, transitorios, etc.
- Evita el riesgo de no disparo del diferencial debido a la corrosión interna en atmósferas corrosivas como compuestos de cloro, ozono, azufre, óxidos de nitrógeno, sal marina y humedad.
