Descripción general

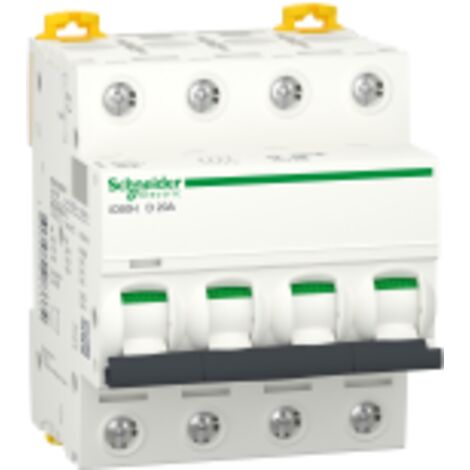

El disyuntor Acti9 iC60H 4P 20A D (A9F85420) es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor cuenta con un sistema de corte automático en caso de sobrecarga o cortocircuito, ofreciendo una alta capacidad de interrupción y una instalación sencilla en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Limite de disparo magnético: 12 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 7500 A (0,75 x Icu) conforme a EN 60898-1 y IEC 60898-1 - 400 V AC
- Capacidad de interrupción: 21 kA (0,5 x Icu) para 12...133 V AC y 15 kA (100 % x Icu) para 180...250 V DC
- Tensión asignada de aislamiento: 500 V AC conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Dimensiones: Altura 85 mm, Ancho 72 mm, Profundidad 78,5 mm
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Instalación
El disyuntor se instala fácilmente en un riel DIN, permitiendo una conexión rápida y segura. Asegúrese de seguir las especificaciones de conexión para garantizar un funcionamiento óptimo.Uso
Este disyuntor es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando la desconexión automática en caso de fallos eléctricos.Otra información
- Color: Blanco
- Protección contra fugas a tierra: Bloque separado
- Indicador de disparo: Sí
- Tipo de control: Por manetón
