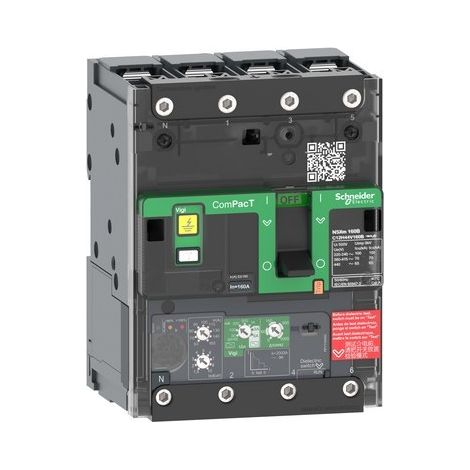

Interruptor automatico ComPacT NSXm100N 50kA AC 4P 50A Micrologic 4.1 BUSBAR - C11N44V050B

Complementario[Ui] Tensión nominal de aislamiento : 500 V AC 50/60 Hz[Uimp] Resistencia a picos de tensión : 8 kV[Ics] poder de corte en servicio : 90 kA en 220...240 V AC 50/60 Hz acorde a En> 50 A50 kA en 380...415 V AC 50/60 Hz acorde a En> 50 A50 kA en 440 V AC 50/60 Hz acorde a En> 50 A25 kA en 500 V AC 50/60 Hz acorde a En> 50 A15 kA en 525 V AC 50/60 Hz acorde a En> 50 A2,5 kA en 660...690 V AC 50/60 Hz acorde a En> 50 ADurabilidad mecánica : 20000 ciclosDurabilidad eléctrica : 20000 ciclos en 440 V In/210000 ciclos en 440 V In10000 ciclos en 690 V In/25000 ciclos en 690 V Inpotencia disipada por polo : 1,88 WSoporte de montaje : Placa posteriorposición de montaje : Horizontal y verticalFlat on the backconexión superior : Frontalconexión hacia abajo : Parte delanteraConexiones - terminales : orejeta de compresión / barra colectoraPaso de conexión : 35 mm con esparcidores27 mm sin esparcidorespasos de 9 mm : 12 módulocalibre de la unidad de disparo : 50 A en 40 °Ctipo de ajuste de detección a largo plazo Ir : 9 regulacionesintervalo de ajuste de detección a largo plazo : 200...400 Atipo de ajuste de retardo de larga duración : Fijo[tr] ajuste de retardo de larga duración : 200 s en 1.5 x Ir8 s en 6 x Ir5 s en 7.2 x Irajuste protección de neutro : 1 x Ir - tipo de cable: 4R)memoria térmica : 20 minutos antes y después del disparotipo de ajuste de detección de Isd de corto retardo : 9 regulaciones[Isd] intervalo de ajuste de detección a corto plazo : 1.5...10 x Irtipo de ajuste de retardo de corta duración : Fijotipo de ajuste de detección instantánea Ii : Fijointervalo de ajuste de detección instantánea : 750 Aprotección contra fugas a tierra : Integradoclase de protección contra fugas a tierra : Clase AClase ACajuste de tipo de sensibilidad de fugas a tierra de corriente residual : Ajustable[Δt] ajuste de sensibilidad de fugas a tierra de corriente residual : 30 mA100 mA300 mA500 mA1 A3 A5 Asensibilidad de fuga a tierra : 30 mA para clase A100 mA para clase A300 mA para clase A500 mA para clase A1 A para clase A30 mA para clase AC100 mA para clase AC300 mA para clase AC500 mA para clase AC1 A para clase AC3 A para clase AC5 A para clase ACtipo de ajuste de la temporización del disparo diferencial : Ajustable[Δt] ajuste de retardo de fugas a tierra de corriente residual : 0 ms60 ms150 ms500 ms1000 msnúmero de ranuras : 1 ranura(s) para interruptor del auxiliar OF1 ranura(s) para interruptor de la alarma Dakota del Sur1 ranura(s) para bobina de disparo MN o MXseñalizaciones en local : Presencia de contactos auxiliares, estado 1 bandera - tipo de cable: verde)Anchura : 108 mmAltura : 144 mmProfundidad : 80 mmPeso del producto : 1,63 kgColor : Gris - tipo de cable: RAL 7016)
