Descripción general

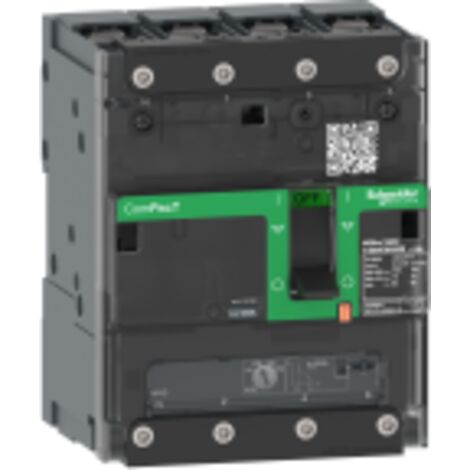

El disyuntor ComPacT NSXmE TM-D 160A es un dispositivo de protección eléctrica diseñado para aplicaciones industriales y comerciales. Con una capacidad de corte de hasta 16 kA y un diseño compacto, este disyuntor es ideal para garantizar la seguridad y la fiabilidad en sistemas eléctricos. Su construcción robusta permite una instalación tanto en posición horizontal como vertical, adaptándose a diversas configuraciones de montaje.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Poder asignado de corte de servicio: 25 kA a 220...240 V CA 50/60 Hz
- Poder asignado de corte de servicio: 16 kA a 380...415 V CA 50/60 Hz
- Poder asignado de corte de servicio: 10 kA a 440 V CA 50/60 Hz
- Endurance mecánica: 20,000 ciclos
- Duración de vida eléctrica: 20,000 ciclos a 440 V In / 210,000 ciclos a 440 V In / 10,000 ciclos a 690 V In / 25,000 ciclos a 690 V In
- Potencia disipada por polo: 12.21 W
- Calibre del disparador: 160 A a 40 °C
- Dimensiones: 108 mm (ancho) x 137 mm (alto) x 80 mm (profundidad)
- Peso: 1.42 kg
- Color: Gris (RAL 7016)
Compatibilidad y accesorios
- 1 slot para interruptor secundario
- 1 slot para conmutador de relé avisador
- 1 slot para liberación de tensión MN o MX
Instalación
- Soporte de montaje: placa trasera
- Conexión: fachada
- Modo de conexión: cosse/barra omnibus a compresión
- Pasos de conexión: 35 mm con expansores, 27 mm sin expansores, 9 mm para 12 módulos
