Descripción general

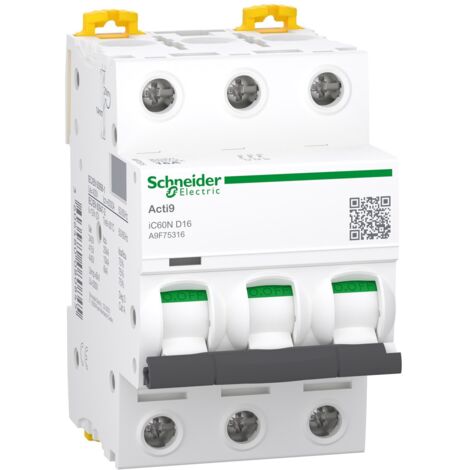

Interruptor automático magnetotérmico Acti9 iC60N de 3 polos y 16 A, diseñado para ofrecer protección térmica y magnética en instalaciones eléctricas. Este dispositivo es apto para seccionamiento y cuenta con un indicador de posición del contacto y un indicador de disparo para una fácil visualización del estado del interruptor. Su modo de instalación es fijo y se monta en un soporte de carril DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Corriente nominal: 16 A
- Curva de disparo: D
- Poder de corte: 6 kA
- Tensión nominal de aislamiento: 500 V CA
- Tensión de choque: 6 kV
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0,375 kg
- Color: Blanco
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, para cables rígidos de 1...25 mm² y cables flexibles de 1...16 mm²
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras
Instalación
- Modo de montaje: Fijo
- Soporte de montaje: Carril DIN
Uso
- Adecuado para aplicaciones en corriente alterna (CA) y corriente continua (CC)
- Protección contra fugas a tierra mediante un bloque independiente
Otra información
- Normas aplicables: IEC 60898-1, IEC 60947-2, EN 60898-1, EN 60947-2
