Generatore di segnale oscilloscopio multimetro 3 in 1, larghezza di banda 50 MHz, doppio canale, strumento di misurazione versatile per professionisti e amatori

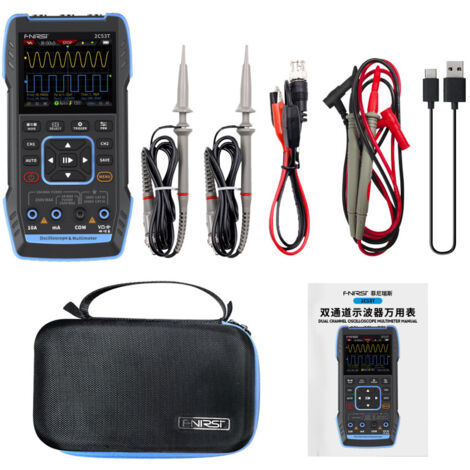

L'-2C53T è un oscilloscopio digitale a doppio canale tre in uno, versatile e pratico, progettato da per professionisti della manutenzione e della ricerca. Questo dispositivo combina le funzionalità di un oscilloscopio, un multimetro e un generatore di segnale. L'oscilloscopio utilizza un'architettura hardware FPGA+ARM+ADC, offrendo una frequenza di campionamento di 250 MS/s, una larghezza di banda analogica di 50 MHz e un modulo di protezione da sovratensione integrato che supporta misurazioni di tensione di picco fino a +400 V. Supporta inoltre la registrazione e la visualizzazione di schermate di forme d'onda per analisi secondarie. La funzione multimetro offre 4,5 cifre con un valore RMS reale di 19.999 punti, supportando misurazioni di tensione e corrente AC/DC, nonché misurazioni di capacità, resistenza, diodi e continuità, rendendolo uno strumento multifunzionale ideale per professionisti, fabbriche, scuole, hobbisti o per uso domestico. Il generatore di segnali DDS integrato può produrre 13 tipi di segnali funzione, con una frequenza di uscita massima di 50 kHz e un passo di 1 Hz. La frequenza di uscita, l'ampiezza e il duty cycle sono regolabili. È dotato di uno schermo LCD ad alta definizione da 2,8 pollici (320 x 240 pixel) e di una batteria al litio ricaricabile integrata da 3000 mAh che offre fino a 6 ore di autonomia in standby. Le sue dimensioni compatte offrono agli utenti funzionalità avanzate ed eccellente portabilità. La protezione dal surriscaldamento è garantita da un circuito con doppio fusibile ceramico. Protezione intelligente contro il surriscaldamento e il sovraccarico, e un doppio fusibile integrato per una maggiore sicurezza. Prestazioni eccellenti: l'architettura hardware adotta la stessa architettura ARM + FPGA + CAN ad alta velocità dei computer desktop, il che rappresenta un notevole risparmio sui costi. Questo non è un sistema di acquisizione diretta convenzionale guidato da CPU, ma un potente sistema di trigger che offre eccezionali capacità di acquisizione di forme d'onda senza perdita di dettagli.

Analisi dettagliata delle forme d'onda: questo sistema supporta funzioni avanzate come la modalità XY, la misurazione del cursore, la misurazione della persistenza, le operazioni matematiche, ecc., semplificando l'acquisizione di segnali anomali. Consente inoltre la registrazione e l'esportazione delle forme d'onda per un'analisi secondaria semplificata.

Registrazione e visualizzazione delle forme d'onda: acquisisci uno screenshot della forma d'onda con un solo clic. L'immagine registrata può essere visualizzata su un oscilloscopio o esportata su un computer per ulteriori analisi.

Parametri di base:

Modello: 2C53T

Configurazione: Standard/Alta resistenza (opzionale)

Display: Schermo a colori HD da 2,8 pollici

Specifiche di ricarica: USB-C (5V/1A)

Batteria: Batteria al litio da 3000 mAh

Parametri dell'oscillatore:

Canali: Doppio canale

Frequenza di campionamento: 250 MS/s

Larghezza di banda analogica: 50 MHz (50 MHz indipendenti per canale)

Profondità di memorizzazione: 1000 conteggi

Impedenza: 1 MΩ

Intervallo della base dei tempi: da 10 ns a 20 s

Sensibilità verticale: da 10 mV/div a 10 V/div (×1)

Valore massimo misurato Tensione: +400 V

Modalità di trigger: AUTO/Normale/Singolo

Tipo di trigger: Fronte di salita, Fronte di discesa

Modalità di visualizzazione: YT/Scorrimento/XY

Metodo di accoppiamento: CA/CC

Persistenza: OFF, 500 ms, 1 s, ∞

Calcoli: 8 operazioni di base + FFT

Screenshot della forma d'onda: Supportato

Esportazione immagine forma d'onda: Supportata

Misurazione curler: Supportata

Impostazioni multimetro:

Tensione CC: 1,9999 V/19,999 V/199,99 V/1000 V

CA Tensione: 1,9999 V/19,999 V/199,99 V/750,0 V Corrente: 19,999 mA/199,99 mA/1,9999 A/9,999 A

Corrente CA: 19,999 mA/199,99 mA/1,9999 A/9,999 A

Resistenza: 19,999 MΩ/1,9999 MΩ/199,99 kΩ/19,999 kΩ, 1,9999 kΩ/199,99 Ω

Capacità: 999,9 µF/99,99 µF/9,999 µF/999,9 nF/99,99 nF/9,999 nF/9,999 mF/99,99 mF

Temperatura: (-55~1300℃)/(-67~2372℉)

Diodo: SÌ

Test di continuità: SÌ

Parametri del generatore di segnale

1. 13 forme d'onda: forma d'onda di uscita: seno, rettangolare, dente di sega, semionda, onda intera, gradino, gradino invertito, salita esponenziale, discesa esponenziale, CC, multi-onda audio, impulso sinker, onda di Lorentz

2. Frequenza di uscita: 0-50 kHz

3. Ampiezza di uscita: 0-3 V

4. Ciclo di lavoro di uscita: 0-100%
