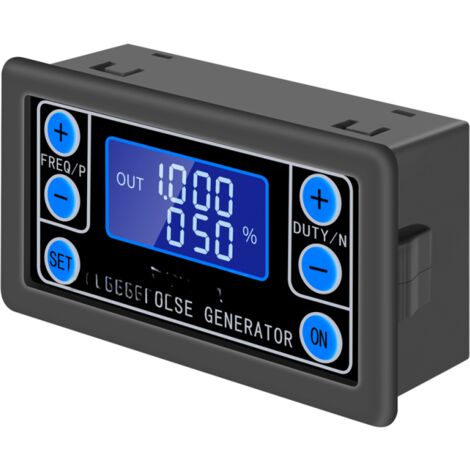

Generador de señales ZK-PP1K: PWM, ondas cuadradas y rectangulares frecuencia, ancho de pulso y ciclo de trabajo ajustables.

Para el control de motores paso a paso.



Pantalla LCD digital: La pantalla LCD muestra los datos en caracteres grandes para una lectura fácil y rápida. De esta manera, los datos son claramente visibles de un vistazo.

Múltiples modos de visualización: Hay tres modos de funcionamiento disponibles: PWM, pulso y ajuste de modo de pulso. El usuario puede seleccionar el modo que mejor se adapte a sus necesidades. La interfaz en modo PWM muestra la frecuencia y el ciclo de trabajo; la interfaz en modo de pulso muestra el ancho y la duración del pulso; la interfaz de ajuste de modo de pulso permite al usuario visualizar el retardo de encendido y el número de pulsos.

Aplicaciones prácticas: Este dispositivo puede generar señales de onda cuadrada y rectangular para el control de motores de CC o variadores de motor paso a paso. Se utiliza para servomotores, motores paso a paso, pinzas eléctricas, reemplazo de pulsos de controladores lógicos programables, etc.

Múltiples aplicaciones: Este controlador permite atenuación, control de velocidad, control de válvulas solenoides, etc., pero no puede controlar directamente motores de lámparas, válvulas solenoides u otras cargas.



Especificaciones:

Nombre: Generador de señales

Material: Plástico

Tensión de funcionamiento: 3,3-30 V, con protección contra polaridad inversa

Capacidad de carga: <30 mA

Interfaz de conmutación: Sí

Pantalla de amplio ángulo de visión: Sí

Tipo de salida: Señal PWM

Rango de frecuencia: 1 Hz-150 kHz, precisión aproximada del 1%

Número de pulsos: 1-9999 Infinito (mostrado como "----", significa infinito)

Retardo de salida: de 0,000 s a 9999 s, mínimo ajustable a 1 ms

Capacidad de carga de señal: menos de 30 mAh

Ancho de pulso: de 0,000 s a 9999 s, mínimo ajustable a 1 ms

Amplitud de la señal de salida: igual a la tensión de alimentación

Rango del ciclo de trabajo: de 0 a 100 %, en incrementos del 1 %

Dimensiones: 78 × 48 × 27 mm

Peso: 42 g

Dimensiones del paquete: 110 × 70 × 50 mm (2,76 x 1,97 pulgadas)

Peso del paquete: 67 g / 2,36 onzas



Contenido del paquete:

1 generador de señales
