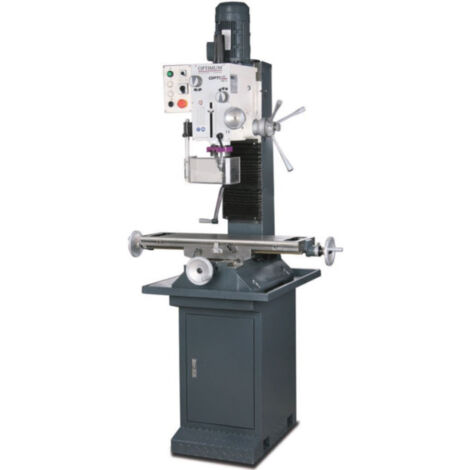

Fresadora-taladradora MB 4

Fresadora taladradora de precisión MB 4. La fresadora taladradora MB 4 destaca por su funcionamiento silencioso y seguridad homologada. Con 12 velocidades de 95 a 3200 rpm, ofrece ajuste fino, cabezal inclinable hasta 60º y función de roscado automático.

CARACTERÍSTICAS

• Engranajes sumergidos en aceite que permiten un funcionamiento muy silencioso.
• Sistema de seguridad completamente homologado.
• Transmisión mecánica con 12 velocidades seleccionables.
• Rango de velocidad de 95 a 3200 revoluciones por minuto.
• Motor eléctrico de dos etapas.
• Incluye un tope paraar la profundidad de perforación.
• Panel de control con botón de emergencia, interruptor para cambiar la dirección de rotación y función para roscar.
• Ajuste de velocidad a través de una palanca de cambios.
• Mesa de coordenadas con guías en V, ranuras en T, topes ajustables y escala de medición integrada.
• Avance manual del husillo mediante un volante, con ajuste fino y fácil manejo.
• Función de roscado automático mediante motor, que permite preestablecer la trayectoria de la pínola y el tope de profundidad.
• Cabezal que se puede inclinar hasta 60º.
• Función de tapping.

ESPECIFICACIONES TÉCNICAS

Cabezal orientable: ± 60º

Desplazamiento de la mesa eje X: 450 mm

Desplazamiento de la mesa eje Y: 200 mm

Desplazamiento de la mesa eje Z: 510 mm

Dimensiones (l x an x al): 760x850x1.440 mm

Distancia del husillo a la columna: 275 mm

Medidas de la mesa (l x an): 800 x 240 mm

Medidas de la ranura en T de la mesa: 14 mm

Nº de velocidades: 2 x 6

Peso neto: 320 kg

Potencia del motor (2 etapas): 1,1-1,5 kW/400 V

Recorrido de la pínola: 120 mm

Revoluciones del husillo: 95 - 3.200 r.p.m.

Tipo cono morse del husillo: MK 4

Ø máx. con fresa de punta: 28 mm

Ø máx. de taladro en acero: 28 mm

Ø máx. fresa portacuchillas: 63 mm

Ø máx. taladro fundición: 32 mm

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora taladradora de precisión MB 4 es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
