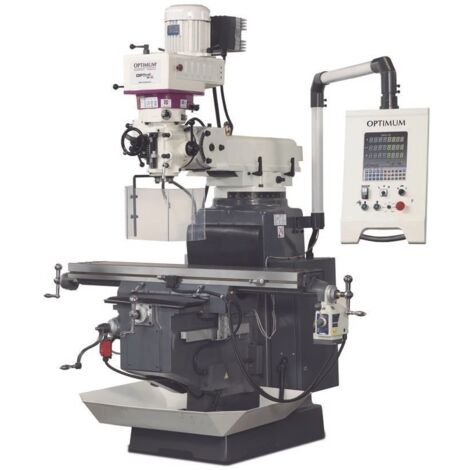

Fresadora con variador 4CV/3kW/400V Optimum MF4V

Fresadora industrial con variador de velocidad MF 4 V OPTIMUM. La fresadora industrial MF 4 V OPTIMUM presenta un diseño robusto en hierro fundido y alta concentricidad. Con ajuste motorizado de altura y cabezal inclinable ± 45°, es ideal para trabajos precisos. Incluye mesa sólida, refrigeración y visualización digital, garantizando seguridad y eficiencia. Con un peso de 1150 kg y dimensiones generosas, es perfecta para mecanizar acero de alto rendimiento.

CARACTERÍSTICAS

• Diseño pesado y sólido fabricado con hierro fundido Meehanite de alta calidad
• Alta concentricidad gracias al rodamiento de rodillos cónicos, ≤ 0,01 mm medido en el manguito
• Eje X y Z con guía de cola de milano ajustable
• Eje Y con guía plana
• Ajuste motorizado de la altura de la mesa (eje Z)
• Dispositivo refrigerante
• Visualización de posición digital
• Mesa en cruz sólida y de dimensiones generosas, con acabado superficial preciso y topes finales ajustables
• Cabezal del husillo: inclinación arriba/abajo ± 45° y giro izquierda/derecha ± 90
• Alimentación automática de manguitos de husillo
• Tope de profundidad de perforación ajustable con escala milimétrica, legible desde el frente
• Rotación derecha/izquierda para corte de roscas
• Lubricación central
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 100 vatios

Dimensiones y pesos

Longitud aprox. 1500 milímetros

Ancho/profundidad aprox. 1450 milímetros

Altura aprox. 2200 milímetros

Peso aproximado. 1150 kilos

Cabezal de perforación/fresado

Rango de giro del cabezal del molino ± 90°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 100 milímetros

Fresa de eje de tamaño máximo 20 milímetros

Acero de alto rendimiento para perforación (S235JR) 32 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 28 milímetros

Datos eléctricos

Valor nominal total 4,5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 1370 milímetros

Ancho de la mesa 254 milímetros

Holgura mínima del husillo vertical - mesa de fresado 40 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 446 milímetros

Tamaño de la ranura en T 16 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 63 milímetros

Capacidad máxima de carga 275 kilos

Normas y certificaciones

Estándar DIN EN 55011

Nivel EMC C2

Eje

Manual del eje X 900 milímetros

Manual del eje Y 320 milímetros

Manual del eje Z 400 milímetros

Eje X automático 800 milímetros

Eje Z automático 365 milímetros

Husillo vertical

Alcanzar desde hasta 200 – 680 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 9 – 6750 min¯¹

Número de marchas 8

Control de velocidad ajustable electrónicamente

Funcionamiento normal del husillo vertical 3 kW

Cabezal de fresado con rango de giro en el plano Z-X ± 45°

Trazo de pluma 127 milímetros

Alimentación de manguito de husillo 0,038/0,076/0,152 mm/rev

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Bandeja de patatas fritas
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 21

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora industrial con variador de velocidad MF 4 V OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

La normativa ISO 40 y DIN 2080 se refiere a un sistema de medidas para conos de sujeción, específicamente el cono ISO 40, que es comúnmente utilizado en máquinas herramienta para la fijación de herramientas.

El cono ISO 40 forma parte de una serie de conos cónicos que se utilizan para asegurar herramientas en el husillo de la máquina. Esta norma establece las dimensiones y tolerancias para garantizar la intercambiabilidad y la precisión en la sujeción de las herramientas.
