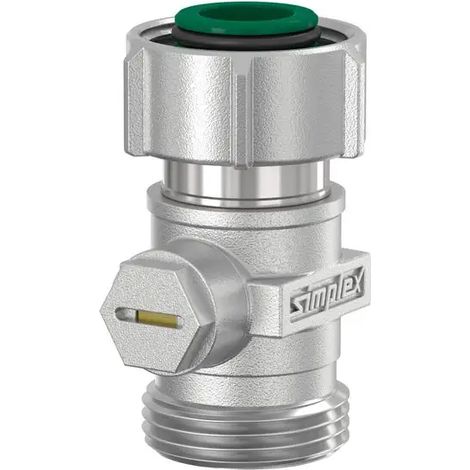

Flamco Válvula de bola individual EXCL. Paso D2/AG G3/4i x G3/4a MS vern. con cono, F10020

Flamco Válvula de bola individual EXCL. Paso D2/AG G3/4i x G3/4a MS vern. con cono, F10020

• Grupo Etim: Válvulas de cierre/Válvulas/Reguladores
• Clase Etim: Válvula de esfera
• Marca: COMAP
• Tipo de producto: Two pipes
• Material de la carcasa: Latón
• Calidad del material: CuZn40Pb2 (CW617N)
• Protección de la superficie de la carcasa: niquelado
• Material junta de bola: Politetrafluoroetileno (PTFE)
• Material de la bola: Latón
• Protección de la superficie Bola: cromado
• Material del husillo: Latón
• Material del sello primario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Material del sello secundario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Diámetro nominal Conexión 1: 3/4 de pulgada (20)
• Conexión 1: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 1: No
• Diámetro nominal Conexión 2: 3/4 de pulgada (20)
• Conexión 2: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 2: No
• Junta: Caucho de etileno-propileno-dieno (EPDM)
• Nivel de presión artículo: PN 10
• Con válvula de vaciado: No
• Con posibilidad de drenaje (conexión): No
• Con válvula antirretorno: No

• Con filtro: No
• Con termómetro: No
• Diseño: recto
• Con revestimiento aislante: No
• Prueba FM: No
• Prueba UL: No
• Distintivo de calidad ULC: No
• Prueba LPCB: No
• Ignífugo: No
• Temperatura del medio (funcionamiento continuo): 0 - 110 °C
• Médicamente limpio: No
• Libre de grasa: No
• Manejo: Ranura de tornillo
• Construcción de la carcasa: 2 piezas
• Paso total: Ja
• Valor Kvs: 2.87
• Longitud conexión 1: 21 milímetros
• Longitud de trabajo Conexión 1: 7 milímetros
• Longitud conexión 2: 32.3 Milímetros
• Longitud de trabajo Conexión 2: 32.3 Milímetros
• Ángulo de válvula: 180 grados
• Ancho de llave: 13 milímetros
• Ancho de llave Tuerca racor: 30 milímetros

• Predecesor: F10020MER
• Modelo: Válvula de bola individual EXCLUSIV con piezas cónicas y M
• Diseño: Paso
• Conexión D (EK): G 3 ⁄ 4 ", M
• Conexión E: G 3 ⁄ 4 ", F
• A: 55,7
• B: 34
• C: 39,0
• F: -
• I (SW): 13
• J (SW): 30
• K: 47
• N: -

• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar
• Fluido de trabajo: agua de calefacción según VDI 2035
• Materiales
• Carcasa, tuercas de unión: latón prensado, niquelado
• Piezas cónicas: Poliamida resistente a la hidrólisis
• Bola: Latón cromado duro
• Junta de bola: PTFE
• Husillos: Latón
• Tapa de accionamiento: Fundición a presión de zinc, niquelada
• Juntas: EPDM

Descripción

• Tuerca racor en el lado del radiador con juego radial y axial para el montaje sin tensiones de los accesorios en el radiador
• ¡Racores de compresión adecuados disponibles!
