Flamco Grifo de esfera c. maneta de termómetro, rojo DN20 G3/4i PN16 MS vern., F10118

Flamco Grifo de esfera c. maneta de termómetro, rojo DN20 G3/4i PN16 MS vern., F10118

• Grupo Etim: Válvulas de cierre/Válvulas/Reguladores
• Clase Etim: Válvula de esfera
• Marca: FLAMCO
• Tipo de producto: Pump&,amp,Socket.Ball valves
• Material de la carcasa: Latón
• Calidad del material: CuZn40Pb2 (CW617N)
• Protección de la superficie de la carcasa: niquelado
• Material junta de bola: Politetrafluoroetileno (PTFE)
• Material de la bola: Latón
• Protección de la superficie Bola: cromado
• Material del husillo: Latón
• Material del sello primario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Material del sello secundario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Diámetro nominal Conexión 1: 3/4 de pulgada (20)
• Conexión 1: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 1: No
• Diámetro nominal Conexión 2: 3/4 de pulgada (20)
• Conexión 2: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 2: No
• Junta: Caucho de etileno-propileno-dieno (EPDM)
• Nivel de presión artículo: PN 16
• Con válvula de vaciado: No
• Con posibilidad de drenaje (conexión): No
• Con válvula antirretorno: No

• Con filtro: No
• Con termómetro: Ja
• Diseño: recto
• Con revestimiento aislante: No
• Prueba FM: No
• Prueba UL: No
• Distintivo de calidad ULC: No
• Prueba LPCB: No
• Ignífugo: No
• Temperatura del medio (funcionamiento continuo): 0 - 110 °C
• Médicamente limpio: No
• Libre de grasa: No
• Manejo: Volante
• Construcción de la carcasa: 2 piezas
• Paso total: Ja
• Valor Kvs: 21
• Longitud conexión 1: 29.5 Milímetros
• Longitud de trabajo Conexión 1: 29.5 Milímetros
• Longitud conexión 2: 29.5 Milímetros
• Longitud de trabajo Conexión 2: 29.5 Milímetros
• Altura del mango: 74 milímetros
• Longitud del mango: 72 milímetros
• Ángulo de válvula: 180 grados
• Ancho de llave: 32 milímetros

• Modelo: Válvula de bola con manguito con mango de termómetro rojo
• Diámetro nominal: DN 20
• Conexión (D): G 3 ⁄ 4 ", F

• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar
• Fluido de trabajo: agua de calefacción según VDI 2035
• Rango de presión nominal: PN 16
• Materiales
• Carcasa: Latón prensado, niquelado
• Bola: latón, cromado
• Junta de bola: PTFE
• Husillos: Latón
• Junta: EPDM
• Nota importante

Descripción

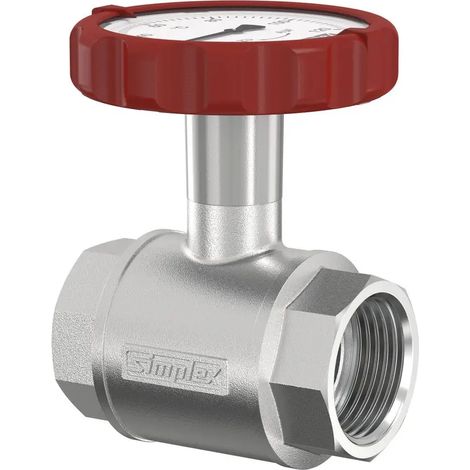

Válvula de cierre de bola para uso en instalaciones de calefacción por agua caliente, con rosca hembra en ambos lados, paso total. Con maneta de termómetro redonda roja, termómetro integrado Ø 63 mm.

• Todas las válvulas de bola DN 20 a DN 50 (excepto F10121) con husillo hueco especial para la instalación opcional de manijas de mariposa o termómetro, las manijas se pueden quitar y colocar en la armadura sin necesidad de herramientas auxiliares
• ¡Cubiertas aislantes adecuadas disponibles!

Tipo	Diámetro nominal	Conexión (D)	Número de pedido
MKH TG-R - DN 20	DN 20	G 3⁄4", F	F10118
MKH TG-R - DN 25	DN 25	G 1", F	F10125
MKH TG-R - DN 32	DN 32	G 1 1⁄4", H	F10126
MKH TG-R - DN 40	DN 40	G 1 1⁄2", F	F99727
MKH TG-R - DN 50	DN 50	G 2", F	F99771
