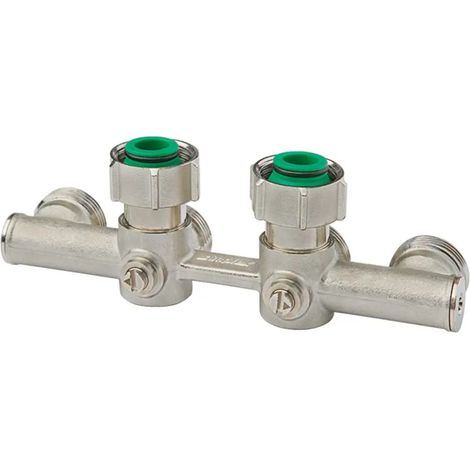

Flamco Bloque de grifos cuádruple E2 Angular G3/4i x G3/4a MS barn. con cono, F10449

Flamco Bloque de grifos cuádruple E2 Angular G3/4i x G3/4a MS barn. con cono, F10449

• Grupo Etim: Racores, bridas y acoplamientos para tuberías
• Clase Etim: Bloque inferior en H
• Marca: COMAP
• Tipo de producto: Two pipes
• Material: Latón
• Tamaño de la conexión del radiador: Rosca hembra de 3/4 de pulgada
• Dimensión conexión de tubería: Eurocono de 3/4 de pulgada
• Dirección de conexión al suelo (recta): No
• Dirección de conexión a la pared (en ángulo recto): Ja
• Adecuado para sistema de dos tubos: Ja
• Adecuado para sistema de un tubo: No

• Protección de la superficie: niquelado
• Conectable: Ja
• Ajustable: No
• Autorregulable: No
• Preparación termostática: No
• Valor Kvs: 2.76
• Apto para grifo de llenado/vaciado: No
• Conexión cruzada de alimentación/retorno: Ja
• Distancia entre centros Alimentación/Retorno: 50 milímetros
• Longitud: 158.4 milímetros
• Distancia de curvatura: 0 milímetros

• Modelo: Bloque de válvulas de 4 vías con piezas cónicas
• Diseño: Esquina
• Conexión D (EK): G 3 ⁄ 4 ", M
• Conexión E: G 3 ⁄ 4 ", F
• A: 158,4
• B: 55
• C: 42,5
• F: 50
• G: 40
• H: 22,5
• I: 33
• J: -
• K: -
• L (SW): 30

• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar
• Fluido de funcionamiento: agua de calefacción según VDI 2035 y mezcla de agua y glicol (1:1)
• Materiales
• Carcasa, tuercas racor: latón prensado niquelado
• Piezas cónicas: Poliamida resistente a la hidrólisis
• Bola: Latón cromado duro
• Junta de bola: PTFE
• Husillos: Latón
• Juntas: EPDM

Descripción

Válvula de conexión para radiadores compactos con válvula integrada, con cierre esférico de 3 vías para la instalación sin derivaciones en el suelo o para la conexión de otras superficies calefactoras, con indicador de posición, sin tope, en el lado del tubo con eurocono para la conexión con racores de compresión, distancia entre ejes de 50 mm. Con conos de adaptación para radiadores compactos con válvula integrada con conexión de bloque de llave G 3/4" M.

• Tuerca racor en el lado del radiador con juego radial y axial para el montaje sin tensiones de los accesorios en el radiador
• ¡Racores de compresión adecuados disponibles!

Tipo	Diseño	Conexión	Número de pedido
D (EK)	E
4-HB D2	Paso	G 3⁄4", M	1 / 5	F10059
4-HB E2	Esquina	G 3⁄4", M	1 / 5	F10449
