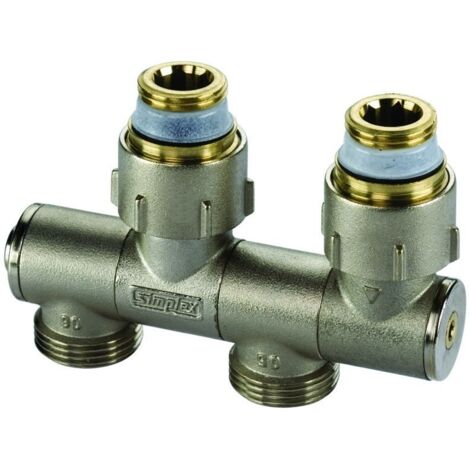

Elemento de conexión de radiador VARIOCON N1 GW 1/2 pulgada

Flamco Bloque de unión VARIOCON, giratorio N1 G3/4i x G3/4a MS vern. con boquilla, F12001

• Predecesor: AIS-F12001
• Modelo: Bloque de grifo VARIOCON N con boquilla de conexión
• Diseño: Paso recto y angular
• Conexión D (EK): G 3 ⁄ 4 ", M
• Conexión E: G 1 ⁄ 2 ", M
• A: 109
• B: 75
• C: 34
• F: 50
• G: 25
• H: 22,5
• I: 42,1
• J: 10,4
• K (SW): 30
• Nombre del producto: H-BLOC VARIOCON BI-TUBE (FM-EURO) G1/2x3/4E
• Marca: COMAP

• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar
• Fluido de trabajo: agua de calefacción según VDI 2035
• Materiales
• Carcasa, tuercas de unión: latón prensado, niquelado
• Boquillas de conexión, vástagos de cierre: latón
• Tapones de cierre laterales: Latón, niquelado
• Juntas: EPDM

Descripción

Valvulería de conexión con llave de corte para radiadores compactos con válvula integrada, con conexiones orientables de forma continua para conexión en ángulo o recta, conexión lateral izquierda o derecha, en el lado del tubo con eurocono para conexión con racores de compresión, distancia entre ejes de 50 mm, decalaje de ejes de 25 mm. Con niples de conexión autosellantes para radiadores compactos con válvula integrada con conexión para bloque de llaves de Rp 1/2".

• Conexiones giratorias sin escalonamientos para un montaje flexible
• 4 variantes de instalación
• Tuerca racor en el lado del radiador con juego radial y axial para el montaje sin tensiones de los accesorios en el radiador
• ¡Revestimientos de diseño y racores de compresión adecuados disponibles!

Tipo	Diseño	Conexión	Número de pedido
D (EK)	E
HB VARIOCON N1	Paso recto y angular	G 3⁄4", M	1 / 5	F12001
