Descripción general

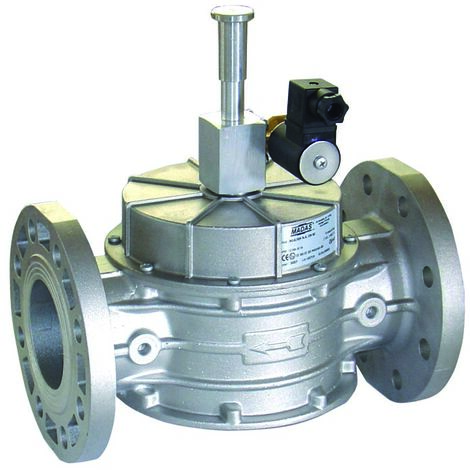

La electroválvula de gas normalmente cerrada EVP/NC es un dispositivo de seguridad y control con rearme automático, diseñado para instalaciones de metano y GLP. Se activa mediante la alimentación eléctrica de la bobina y se cierra automáticamente cuando no hay tensión, lo que la hace ideal para sistemas de control automático que requieren una interrupción rápida del flujo de gas.
Especificaciones técnicas
- Modelo: EVP/NC
- Norma: EN161
- Aplicación: Metano - GLP
- Clase - Grupo: A - 2
- Cuerpo: Aluminio
- Alimentación: 230 V CA
- Presión de funcionamiento: 0,36 bar (360 mbar)
- Temperatura de funcionamiento: -20 °C a +60 °C
- Grado de protección: IP65
- Tiempo de cierre/apertura: < 1 s
- Conexiones de entrada/salida: DN80 - PN16
- Distancia entre ejes: 310 mm
- Reinicio: Automático
Instalación
Instalar la electroválvula respetando el sentido de flujo indicado en el cuerpo, con conexiones embridadas DN80 PN16 según una distancia entre ejes de 310 mm. Conectar la alimentación eléctrica de 230 V CA a la bobina respetando el esquema eléctrico. Comprobar la estanqueidad de todas las uniones tras la instalación y verificar el correcto funcionamiento de la apertura (con alimentación) y del cierre automático (sin alimentación) antes de la puesta en servicio definitiva.
Uso
La electroválvula EVP/NC es ideal para aplicaciones en instalaciones térmicas civiles e industriales de metano o GLP con caudales elevados, así como en sistemas de automatización y control de procesos que requieren una interrupción automática y rápida del flujo de gas.
Otra información
- La instalación debe ser realizada por personal cualificado de acuerdo con la normativa vigente.
- Respetar la presión máxima de funcionamiento de 360 mbar.
- Respetar la temperatura de funcionamiento de -20 °C a +60 °C.
- Comprobar la compatibilidad con el tipo de gas de la instalación.
- No manipular los componentes internos de la válvula.
- Realizar una prueba de estanqueidad tras cada instalación.
