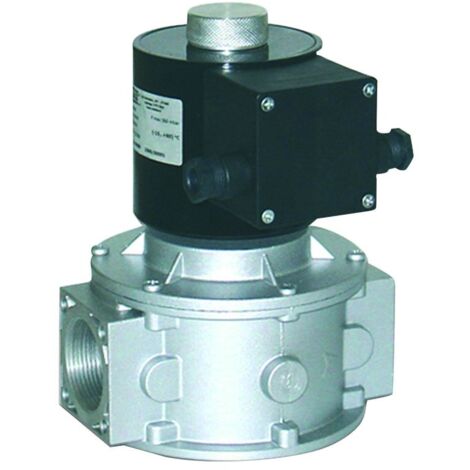

Electroválvula de gas, normalmente cerrada, con rearme automático, 360 mbar, DN150, sin bobina, EVP/NC

La electroválvula de gas normalmente cerrada EVP/NC sin bobina es un dispositivo de seguridad y control con rearmado automático para instalaciones de metano y GLP, que se suministra sin bobina para permitir su combinación con bobinas de recambio o la sustitución de componentes existentes.

Características técnicas:

• Modelo: EVP/NC (sin bobina)
• Norma: EN161
• Aplicación: Metano - GLP
• Clase - Grupo: A - 2
• Cuerpo: Aluminio
• Alimentación: 230 V CA
• Presión de servicio: 0,36 bar (360 mbar)
• Temperatura de funcionamiento: -20 °C a +60 °C
• Grado de protección: IP65
• Tiempo de cierre/apertura: < 1 s
• Conexiones de entrada/salida: DN150 - PN16
• Distancia entre ejes: 480 mm
• Reinicio: Automático

Versión sin bobina:

Esta electroválvula se suministra sin bobina eléctrica, componente que debe adquirirse por separado o reutilizarse de una instalación existente. Esta configuración es ideal para operaciones de sustitución del cuerpo de la válvula, manteniendo la bobina ya instalada, o para quienes necesiten combinarla con una bobina específica de la que ya dispongan.

Funcionamiento:

La electroválvula EVP/NC es del tipo normalmente cerrada con rearmado automático: una vez acoplada a la bobina de 230 V CA, la válvula se abre cuando esta recibe alimentación eléctrica y se vuelve a cerrar instantáneamente (en menos de 1 segundo) tan pronto como se interrumpe la tensión de alimentación, sin necesidad de intervención manual para el rearme.

Ventajas:

• Permite sustituir únicamente el cuerpo de la válvula
• Compatible con bobinas de 230 V CA existentes o de recambio
• Reactivación automática sin intervención manual
• Tiempo de respuesta ultrarrápido (<1 segundo)
• Cuerpo de aluminio robusto y ligero
• Protección IP65 para entornos polvorientos y húmedos
• Conforme a la norma EN 161, clase A, grupo 2
• Conexiones con brida DN150 PN16 para grandes instalaciones

Aplicaciones:

Sustitución del cuerpo de la válvula en instalaciones existentes con bobina aún en funcionamiento. Instalaciones térmicas civiles e industriales de metano o GLP con caudales muy elevados. Sistemas de automatización y control de procesos con gases combustibles. Grandes centrales térmicas, instalaciones industriales de producción, quemadores de gran capacidad. Mantenimiento y recambios en instalaciones equipadas con bobinas EVP ya instaladas.

Instalación:

Comprobar la compatibilidad de la bobina de 230 V CA con el cuerpo de la válvula. Instalar la electroválvula respetando el sentido de flujo indicado en el cuerpo, con conexiones embridadas DN150 PN16 según una distancia entre ejes de 480 mm. Montar la bobina en el cuerpo de la válvula siguiendo las instrucciones del fabricante. Conectar la alimentación eléctrica de 230 V CA a la bobina respetando el esquema eléctrico. Comprobar la estanqueidad de todas las uniones tras la instalación. Comprobar el correcto funcionamiento de la apertura y el cierre automáticos antes de la puesta en servicio definitiva.

Mantenimiento:

Comprobar periódicamente el correcto funcionamiento de la apertura y el cierre de la válvula. Comprobar el buen estado de las conexiones eléctricas de la bobina. Inspeccionar las juntas de estanqueidad de las conexiones embridadas. Comprobar que no haya oxidación en el cuerpo de aluminio. En caso de anomalías de funcionamiento o tiempos de respuesta superiores a 1 segundo, ponerse en contacto con personal cualificado para su sustitución.

Seguridad:

• La instalación debe ser realizada por personal cualificado de acuerdo con la normativa vigente.
• Comprobar la compatibilidad eléctrica de la bobina emparejada
• Respetar la presión máxima de servicio de 360 mbar
• Respetar la temperatura de funcionamiento de -20 °C a +60 °C
• Comprobar la compatibilidad con el tipo de gas de la instalación
• Realizar una prueba de estanqueidad tras cada instalación

Notas:

Electroválvula de gas EVP/NC normalmente cerrada con rearme automático, suministrada sin bobina. Conforme a la norma EN 161, clase A, grupo 2. Cuerpo de aluminio, protección IP65. DN 150 PN 16, distancia entre ejes de 480 mm. Bobina de 230 V CA que se debe adquirir por separado. La instalación debe ser realizada por personal cualificado.
