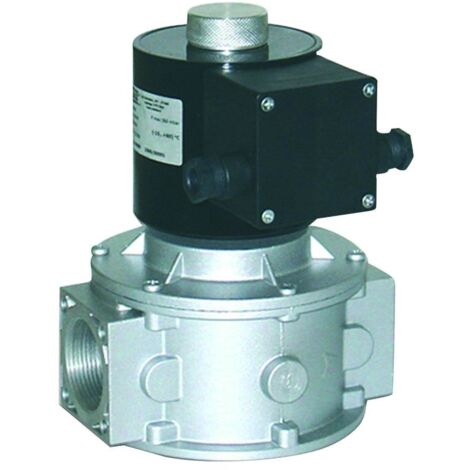

Electroválvula de gas, normalmente cerrada, con rearme automático, 1 bar, DN80, sin bobina, EV-1

La electroválvula de gas normalmente cerrada EV-1 sin bobina es un dispositivo de seguridad y control con rearme automático para instalaciones de metano y GLP de hasta 1 bar, que se suministra sin bobina para permitir su combinación con bobinas de recambio o la sustitución únicamente del cuerpo de la válvula.

Características técnicas:

• Modelo: EV-1 (sin bobina)
• Norma: EN161
• Aplicación: Metano - GLP
• Clase - Grupo: A - 2
• Cuerpo: Aluminio
• Alimentación: 230 V CA
• Presión de servicio: 1 bar
• Temperatura de funcionamiento: -20 °C a +60 °C
• Grado de protección: IP65
• Tiempo de cierre/apertura: < 1 s
• Conexiones de entrada/salida: DN80 - PN16
• Distancia entre ejes: 310 mm
• Reinicio: Automático

Versión sin bobina:

Esta electroválvula se suministra sin bobina eléctrica, componente que debe adquirirse por separado o reutilizarse de una instalación existente. Esta configuración es ideal para sustituir únicamente el cuerpo de la válvula manteniendo la bobina ya instalada, o para quienes necesiten combinarla con una bobina de la que ya dispongan.

Funcionamiento:

La electroválvula EV-1 es del tipo normalmente cerrada con rearmado automático: una vez acoplada a la bobina de 230 V CA, la válvula se abre cuando esta recibe alimentación eléctrica y se vuelve a cerrar en menos de 1 segundo tan pronto como se interrumpe la tensión de alimentación, sin necesidad de intervención manual para el rearme.

Versiones y opciones bajo pedido:

• Apertura lenta regulable
• Ajuste de respuesta rápida
• Regulador de caudal
• Versiones para presiones de servicio de 3 bar y 6 bar
• Diámetros mayores: DN125, DN150, DN200, DN250, DN300

Ventajas:

• Permite sustituir únicamente el cuerpo de la válvula
• Compatible con bobinas de 230 V CA existentes o de recambio
• Presión de servicio de hasta 1 bar
• Reinicio automático sin intervención manual
• Tiempo de respuesta rápido (<1 segundo)
• Cuerpo de aluminio robusto y ligero
• Protección IP65 para entornos polvorientos y húmedos
• Conforme a la norma EN 161, clase A, grupo 2
• Conexiones con brida DN80 PN16 para caudales elevados
• Personalizable con opciones bajo pedido

Aplicaciones:

Sustitución del cuerpo de la válvula en instalaciones existentes con bobina aún en funcionamiento. Instalaciones térmicas civiles e industriales de gas natural o GLP con caudales elevados. Sistemas de automatización y control de procesos con gases combustibles. Centrales térmicas, calderas industriales, quemadores. Mantenimiento y recambios en instalaciones equipadas con bobinas ya instaladas.

Instalación:

Comprobar la compatibilidad de la bobina de 230 V CA con el cuerpo de la válvula. Instalar la electroválvula respetando el sentido de flujo indicado en el cuerpo, con conexiones embridadas DN80 PN16 según una distancia entre ejes de 310 mm. Montar la bobina en el cuerpo de la válvula siguiendo las instrucciones del fabricante. Conectar la alimentación eléctrica de 230 V CA a la bobina respetando el esquema eléctrico. Comprobar la estanqueidad de todas las uniones tras la instalación. Comprobar el correcto funcionamiento de la apertura y el cierre automáticos antes de la puesta en servicio definitiva.

Mantenimiento:

Comprobar periódicamente el correcto funcionamiento de la apertura y el cierre de la válvula. Comprobar el buen estado de las conexiones eléctricas de la bobina. Inspeccionar las juntas de estanqueidad de las conexiones embridadas. Comprobar que no haya oxidación en el cuerpo de aluminio. En caso de anomalías o tiempos de respuesta superiores a 1 segundo, ponerse en contacto con personal cualificado para su sustitución.

Seguridad:

• Instalación a cargo de personal cualificado según la normativa vigente
• Comprobar la compatibilidad eléctrica de la bobina emparejada
• Respetar la presión máxima de funcionamiento de 1 bar
• Respetar la temperatura de funcionamiento de -20 °C a +60 °C
• Comprobar la compatibilidad con el tipo de gas de la instalación
• Realizar una prueba de estanqueidad tras cada instalación

Notas:

Electroválvula de gas EV-1, normalmente cerrada con rearme automático, suministrada sin bobina. Conforme a la norma EN 161, clase A, grupo 2. Cuerpo de aluminio, protección IP65. DN 80, PN 16, distancia entre ejes de 310 mm. Presión de servicio de 1 bar. Bobina de 230 V CA que se adquiere por separado. Opciones bajo pedido: apertura lenta regulable, acción rápida, regulador de caudal, versiones de 3 y 6 bar, DN superiores. Instalación a cargo de personal cualificado.
