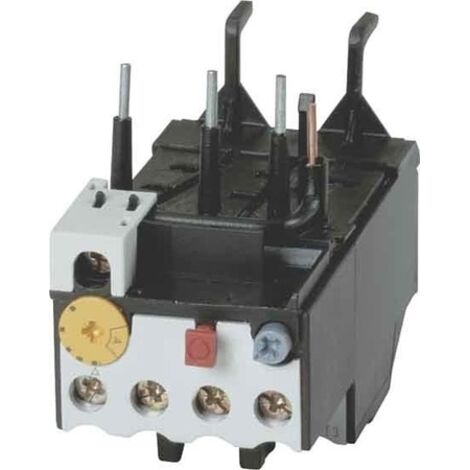

Eaton 16-24A 1NA+1NC relé térmico para contactor 278453

Relé de sobrecarga térmica de Eaton, con las siguientes características:

• Montado directamente en el contactor
• Contactos 1NO+1NC
• Compensación de temperatura Continua
• Peso 0,145 kg

• Amperios 16-24A
• Grado de protección IP20

• Altitud máxima 2000 mm
• Tensión nominal soportada por impulso [Uimp] 6000 V AC
• Categoría de sobretensión III
• Grado de contaminación 3
• Tensión nominal de aislamiento [Ui] 690 V
• Tensión nominal de funcionamiento [Ue] 690 Vac
• Desconexión segura entre los contactos auxiliares y los contactos principales 440 Vac

Losrelés de sobrecarga térmica y los relés de sobrecarga son dispositivos de protección electromecánicos para el circuito principal. Ofrecen una protección segura del motor en caso de sobrecarga o pérdida de fase.

Características:

• Serie Eaton
• Montaje directo del contactor
• Contactos 1NO+1NC
• NO = normalmente abierto 1 NO
• NC = normalmente cerrado 1 NC
• Amperios 16-24A
• Adecuado para climas cálidos y húmedos, constante, según IEC 60068-2-78
• Apto para climas cálidos, húmedos y cíclicos según la norma IEC 60068-2-30
• Temperatura ambiente Rango de funcionamiento según IEC/EN 60947 - PTB: -5 °C - +55 °C
• Temperatura ambiente diurna -25 - +55 °C
• Temperatura ambiente en el recinto - 25 - 40 °C
• Compensación continua de la temperatura
• Peso 0,145 kg
• Resistencia al choque 10 media onda - duración del choque 10 ms g
• Grado de protección IP20
• Altitud máxima 2000 mm
• Tensión nominal soportada por impulso [Uimp] 6000 Vac
• Categoría de sobretensión III
• Grado de contaminación 3
• Tensión nominal de aislamiento [Ui] 690 V
• Tensión nominal de funcionamiento [Ue] 690 Vac
• Desconexión segura entre los contactos auxiliares y los contactos principales 440 Vac
• Secciones de conexión Cableado simple o trenzado 18 - 8 AWG
• Tornillo de conexión M4
• Par de arranque 1,2 Nm
• Longitud de pelado 8 mm

• Tipo de : Relé
• Voltaje : 690V
• Polos : 2P
• Amperios : 16-24A
