Descripción general

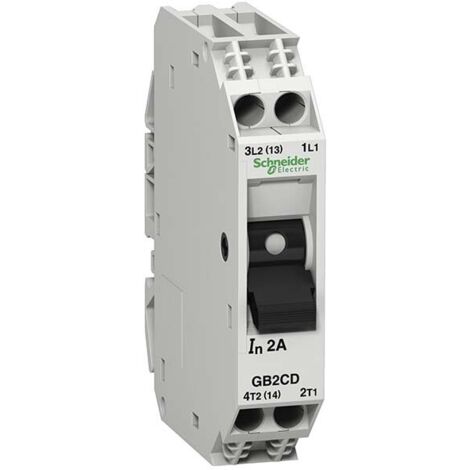

Disyuntor para circuitos de comando 1P+N de Schneider, diseñado para la protección contra cortocircuitos y sobrecargas en circuitos de control y equipos industriales asociados, como válvulas de solenoide, frenos eléctricos y transformadores. Este dispositivo de protección cuenta con un reset mecánico y se monta fácilmente en un carril DIN.Especificaciones técnicas
- Intensidad de disparo magnético: 26 A
- Corriente nominal: 2 A
- Tensión asignada de empleo: 48 V CC / 250 V CA 50/60 Hz
- Poder de corte Icu: 1 kA en 48 V CC, 15 kA en 110 V CA, 1.5 kA en 24 V CC, 15 kA en 230/240 V CA
- Duración de vida mecánica: 8000 ciclos
- Duración de vida eléctrica: 8000 ciclos
- Potencia disipada por polo: 2 W
- Conectores: 1 cable de 0,75...6 mm² (rígido), 1 cable de 0,75...4 mm² (rígido), 1 cable de 0,75...4 mm² (flexible con extremo), 1 cable de 0,75...2,5 mm² (flexible con extremo)
- Robustez mecánica: Chocs 22 Gn para 20 ms, Vibraciones 5 Gn, 5 a 110 Hz
- Dimensiones: Altura 74 mm, Ancho 15 mm, Profundidad 67 mm
- Peso: 0.07 kg
Compatibilidad y accesorios
- Montaje en carril DIN
- Tipo de red: CA y CC
Instalación
- Modo de instalación: Por clips
- Soporte de montaje: Rail
- Posición de montaje: Vertical y Horizontal
Uso
- Categoría de utilización: Categoría A según IEC 60947-2
- Frecuencia asignada de empleo: 50/60 Hz
- Tecnología de unidad de disparo: Térmico-magnético
Otra información
- Conforme a IEC 60947-2
- Conforme a IEC 60947-5-1
