Descripción general

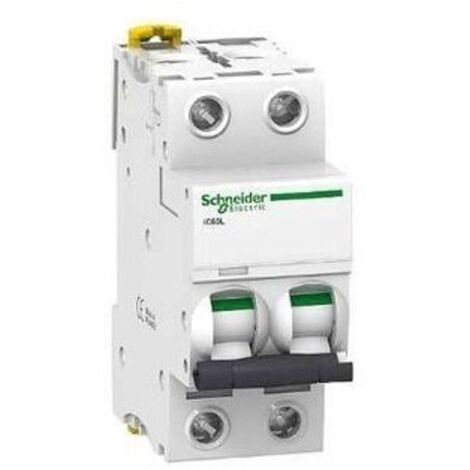

El disyuntor Acti9 iC60L de Schneider Electric es un dispositivo de seguridad diseñado para interrumpir el circuito eléctrico en caso de cortocircuito o sobrecorriente. Este modelo cuenta con una corriente nominal de 16A y es compatible con redes de corriente alterna (CA) y corriente continua (CC). Su instalación se realiza fácilmente en un riel DIN, lo que lo hace ideal para aplicaciones en entornos residenciales e industriales.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 20 kA (100% x Icu) para 72...125 V CC
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 25 kA (0,5 x Icu) para 220...240 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peine de juego de barras: Sí
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Control manual mediante palanca
- Indicador de disparo para señalización local
Otra información
- Tipo de poste: 2P
- Nombre del producto: IC60L
- Rango: Acti 9
- Curva: K
