Descripción general

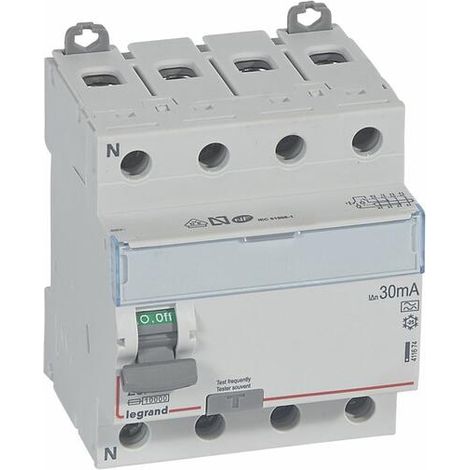

El Interrupteur différentiel DX³-ID es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este modelo cuenta con 4 polos, una tensión nominal de 400 V y una corriente nominal de 25 A, siendo ideal para aplicaciones que requieren un control eficiente de la corriente diferencial. Su diseño permite una fácil instalación en riel DIN y es adecuado para diversas configuraciones eléctricas.Especificaciones técnicas
- Color: Gris
- Frecuencia: 50 Hz
- Número RAL: 7035
- Tipo de borne: Borne a vis
- Sin halógeno: Sí
- Tipo de montaje: Rail DIN
- Tipo de tensión: AC
- Número de polos: 4
- Altura total: 83 mm
- Anchura total: 71.2 mm
- Tensión asignada: 400 V
- Tipo de conexión: Peigne y cable
- Grado de contaminación: 2
- Tensión de alimentación: 320-440 V
- Temperatura de almacenamiento: -40 a 70 °C
- Corriente nominal asignada: 25 A
- Clase de protección (IP): IP20
- Profundidad de encastre: 44 mm
- Corriente de defecto nominal: 0.03 A
- Resistencia a los choques (IK): IK04
- Capacidad de corriente de choque: 0.25 kA
- Profundidad/longitud total: 77.8 mm
- Tipo de corriente diferencial: A
- Temperatura ambiente en funcionamiento: -25 a 60 °C
- Tensión asignada de resistencia a los choques (Uimp): 4 kV
- Sección de conductor conectable monofilar: 0.75-50 mm²
- Sección de conductor conectable multifilar: 0.75-35 mm²
Compatibilidad y accesorios
- Dispositivos auxiliares posibles: Sí
- Equipado con un portaetiquetas: Sí
- Indicación de repérage de las bornes de raccordement: Sí
Instalación
El dispositivo se instala fácilmente en un riel DIN, lo que permite una integración sencilla en paneles eléctricos estándar.
Uso
Este interruptor diferencial es ideal para proteger circuitos eléctricos en entornos residenciales e industriales, asegurando la desconexión automática en caso de fugas de corriente.
