Información del producto

Descripción

Descripción general

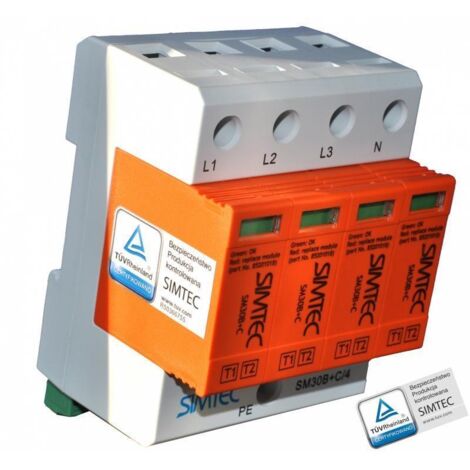

El descargador de sobretensiones B+C 4P 30kA SIMTEC SM30B+C/4-275 está diseñado para proteger los dispositivos instalados en edificios de los efectos de las sobretensiones, ya sean causadas por rayos o por fluctuaciones en la red eléctrica. Este dispositivo es ideal para su uso en pequeños edificios residenciales y se instala en empalmes de cables o cuadros de distribución principales. Cuenta con módulos reemplazables y un indicador óptico del estado del fusible, ofreciendo un alto grado de protección gracias a su fabricación de alta calidad.

Especificaciones técnicas

Tensión nominal de CA (Un): 230 V

Corriente nominal de descarga - 8/20 μs (In): 30 kA

Tensión máxima de funcionamiento continuo (Uc): 275 V

Corriente de impulso Iimp (10/350 μs): 18 kA

Corriente de descarga máxima (Imáx.): 60 kA

Nivel de protección de tensión: ≤ 1,5 kV

Tiempo de disparo (TA): ≤ 25 ns

Humedad admisible (Rh): ≤ 95 %

Resistencia de aislamiento (Risol): > 103 MΩ

Fusible adicional máximo gL/gG: 125 A

Frecuencia (f): 40 ... 63 Hz

Material de la carcasa: ABS, color gris anaranjado

Clase de protección: IP20

Rango de temperatura de funcionamiento TU: -40° ... +85°C

Sección transversal de los cables conectados: rígido 2,5 ... 35 mm², flexible 2,5 ... 35 mm²

Sección transversal de los cables de señalización remota máx.: 1,5 mm² sólido, trenzado

Compatibilidad y accesorios

Se utiliza con mayor frecuencia en pequeños edificios residenciales.

Instalación en empalmes de cables o cuadros de distribución principales.

Instalación

Montaje en carril de 35 mm según EN 60715.

Uso

Protege los dispositivos en edificios contra sobretensiones causadas por rayos y fluctuaciones en la red eléctrica.

Previene daños o pérdida de datos en dispositivos conectados.

Otra información

Señalización remota de fallos/contacto/capacidad de carga: Sí/conmutación sin potencial/CA 250 V/0,5 A.

Cumplimiento de las normas IEC 61643-11, E DIN VDE 0675 6-11.

Declaración de conformidad CE.

Producción supervisada por TÜV Rheinland.

Características

Marca
OTROS
Corriente de descarga nominal Iimp / In
30 kA
Alto
790 mm
Ancho
260 mm
Material
ABS
Tipo de instalación eléctrica
Riel DIN
Número de módulos
4
Número de fase(s)
Monofasico
Peso
200 g
Profundidad
990 mm
Red compatible
Monofásico 230 V
Tensión eléctrica
230 V
Tipo de pararrayos
Tipo 2
Referencia ManoMano
ME95406944
MMID
125461529039
Ref. del fabricante
elektryk_5907813229299
EAN
5907813229299

Descargador de sobretensiones B+C 4P 30kA SIMTEC SM30B+C/4-275 - 85201010
