Información del producto

Descripción

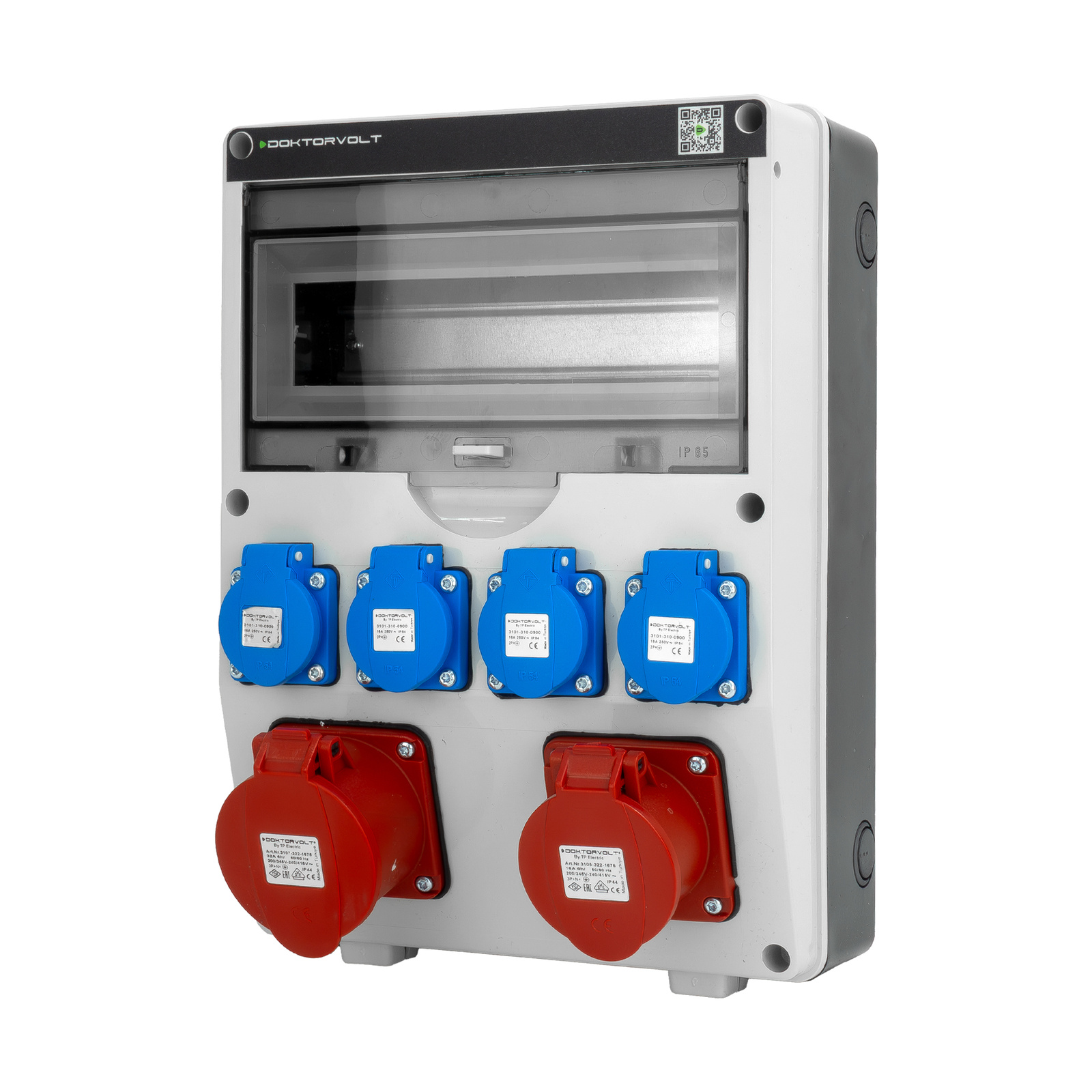

El cuadro de obra Doktorvolt TGD DV-6029-D está equipado con cuatro tomas Schuko de 230V y dos tomas industriales CEE de 400V. Su configuración permite centralizar conexiones de distinta intensidad en una envolvente compacta para instalaciones de obra. Se suministra sin protecciones eléctricas instaladas.

Configuración de tomas

  • 4 tomas Schuko: 230V, 16A, 1P+N+PE.
  • 1 toma CEE: 400V, 16A, 3P+N+PE, posición 6h.
  • 1 toma CEE: 400V, 32A, 3P+N+PE, posición 6h.
  • Tensión nominal: 230V/400V.
  • Frecuencia nominal: 50Hz.
  • Corriente nominal indicada para el cuadro: 80A.
  • Factor RDF: 0,6.

Envolvente y construcción

La envolvente está fabricada en ABS/PC y mide 260x360x127mm. Incorpora una ventana de inspección con capacidad para 12 módulos, facilitando el acceso al espacio modular. La placa frontal es gris y la trasera negra.

  • Grado de protección de la envolvente: IP65.
  • Grado de protección del cuadro completo: IP44.
  • Resistencia a impactos mecánicos: IK08.
  • Resistencia a la radiación UV.
  • Material libre de halógenos.
  • Prensaestopas: PG16.
  • Temperatura de instalación indicada: de -25 a +60°C.
  • Elementos de fijación indicados: 4 unidades.

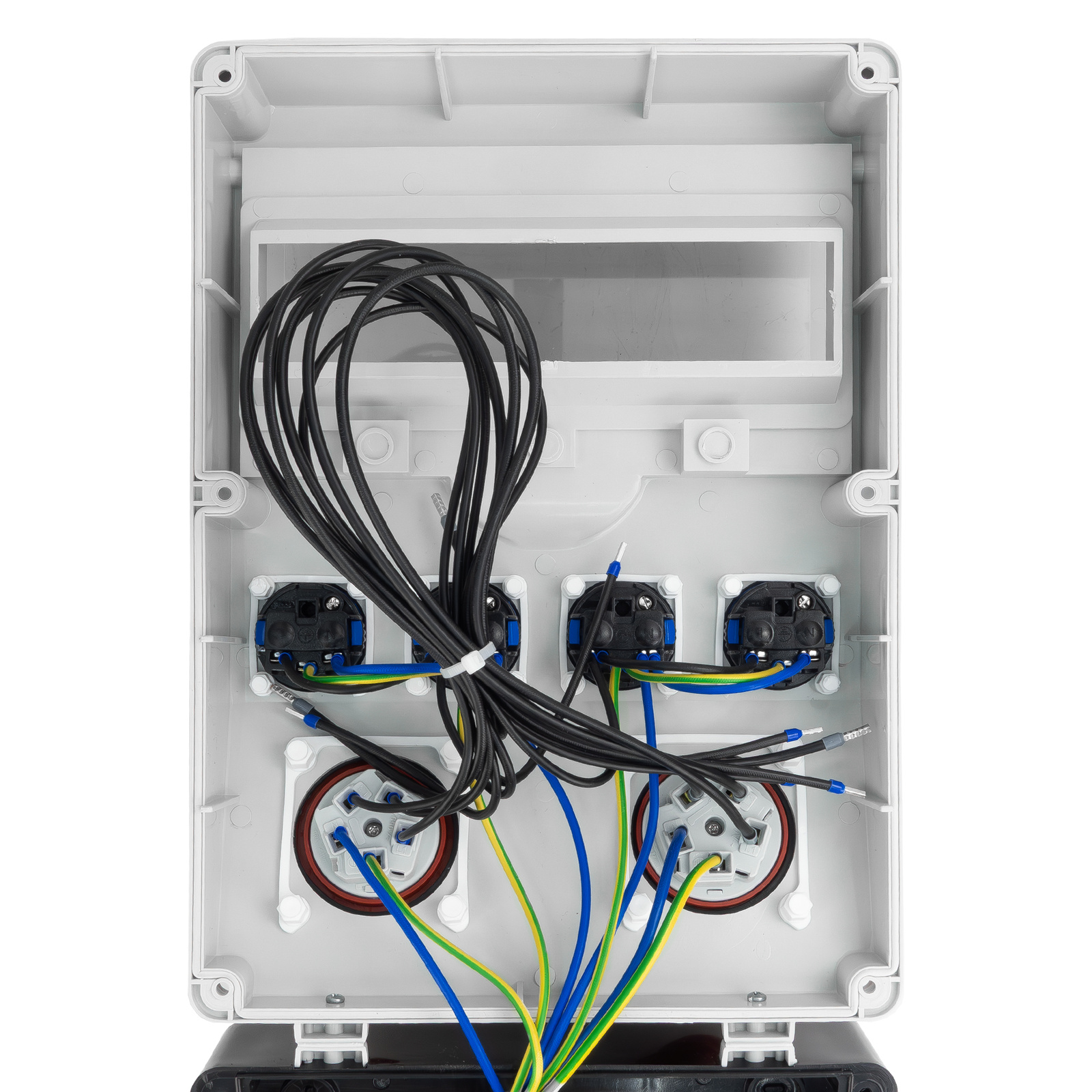

Cableado interno

El cuadro integra conductores flexibles H07V-K: cables de alimentación negros de 2,5/4mm², conductores neutros azules de 2,5/4/6mm² y conductores de protección amarillo-verde de 2,5/4mm².

Datos de identificación y normas

  • Marca: Doktorvolt.
  • Serie: TGD.
  • Modelo y SKU: DV-6029-D.
  • EAN: 5905191016029.
  • Normas indicadas: PN-EN 61439-1 y PN-EN 61439-3.

Antes de ponerlo en servicio, conviene verificar que las protecciones eléctricas requeridas para la instalación se hayan previsto, ya que este cuadro se entrega sin protecciones instaladas.

Características

  • Marca
    OTROS
  • Organismo de certificación
    CE
  • Resistente al agua
    Si
  • Etiqueta de identificación de circuitos
    Si
  • Índice de protección
    IP44
  • Material
    ABS
  • Número de módulos
    12
  • Cuadro de distribución precableado
    No
  • Referencia ManoMano
    ME224413416
  • MMID
    211967722821
  • Ref. del fabricante
    hypermarket_5905191016029
  • EAN
    5905191016029
