Cuadro de distribución fotovoltaica PV DC 1000V T1 T2 con pararrayos FLP-PV1000/Y Saltek 1 cadena IP65 para montaje en superficie solar Doktorvolt DV-6418-FOT
¿Compras para tu empresa?
Precios negociados sin IVA hasta -20%
Información del producto
Descripción
Cuadro de distribución fotovoltaica duradero fabricado con materiales de alta calidad con puertas transparentes. Cuadro de distribución solar equipado con un pararrayos Saltek.
Versatilidad en un cuadro de distribución compacto

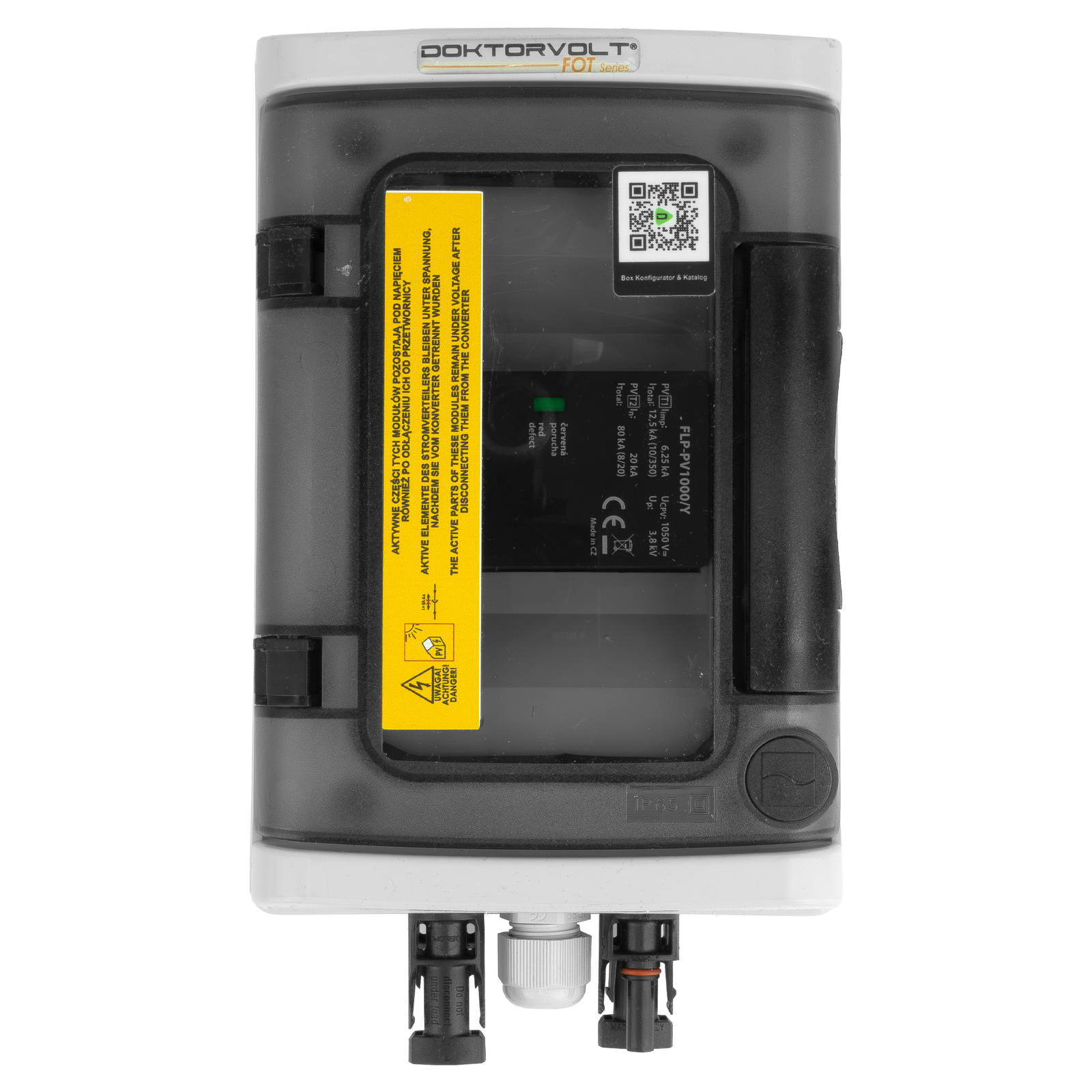

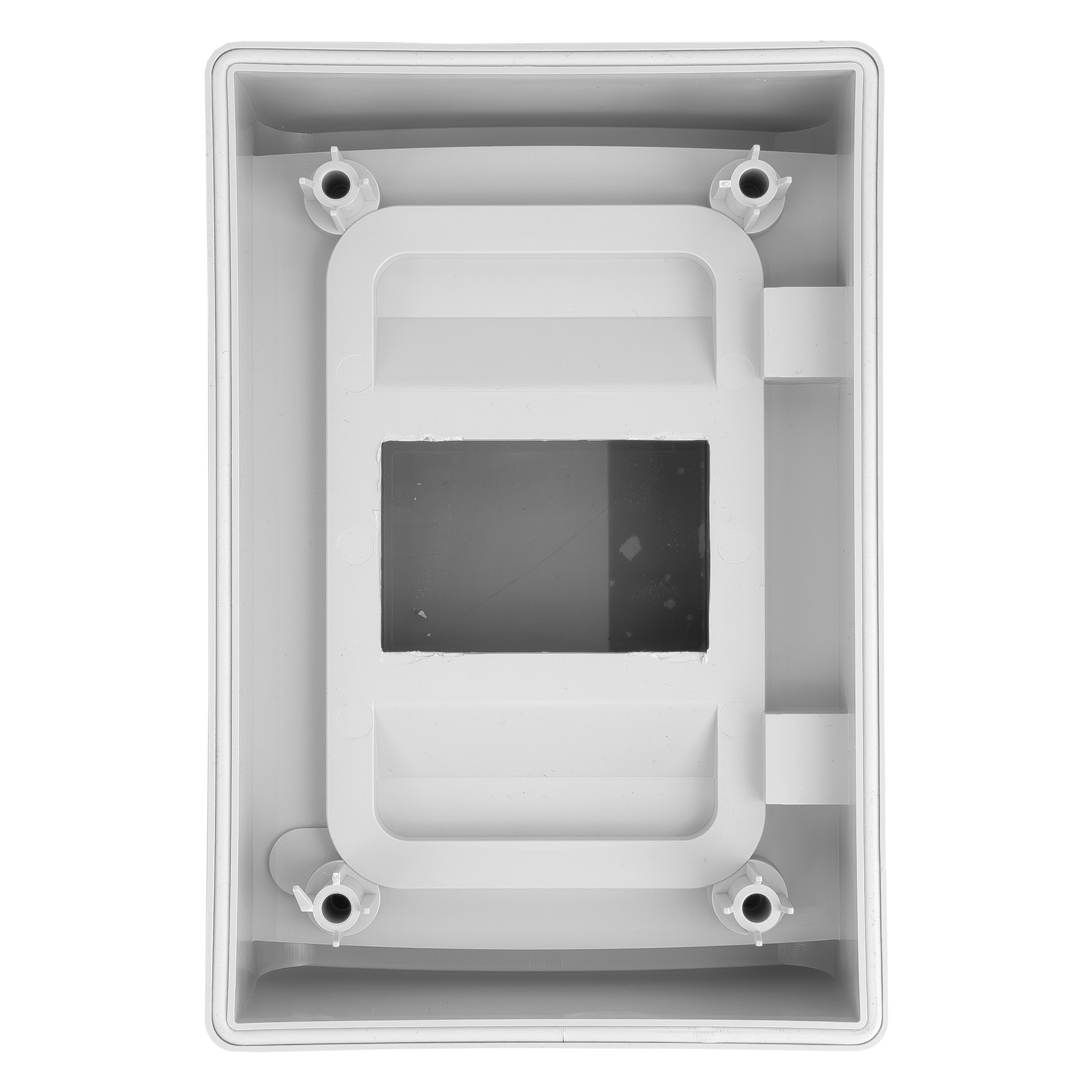

Cuadro de distribución fotovoltaica compacto 142x210x100mm fabricado en tecnopolímero de alta calidad. Equipado con puerta transparente para una fácil evaluación del estado de funcionamiento de la unidad.
Comodidad para el usuario combinada con calidad de mano de obra

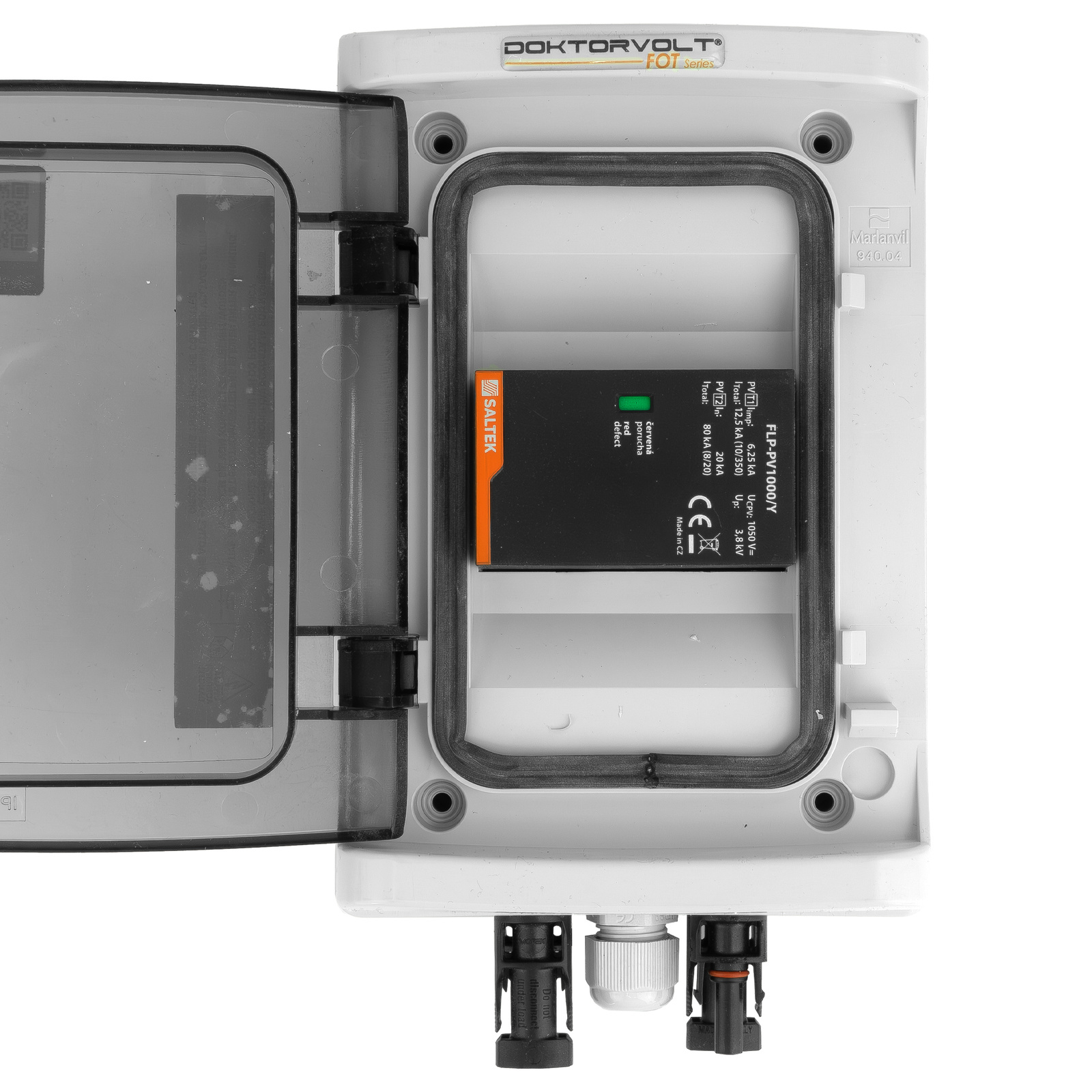

El cuadro eléctrico está equipado con un pararrayos de varistor FLP-PV1000/Y de un reconocido fabricante Saltek. Diseñado para montaje en riel DIN, protege eficazmente los sistemas fotovoltaicos con un sistema LPS externo cuando no se mantiene una distancia de aislamiento. Otras ventajas incluyen indicación visual de fallas, módulos enchufables y capacidad de bloqueo.Especificaciones técnicas
Información general
Modelo: DV-6418-FOT
EAN: 5905191016418
Número de serie del producto: FOT
Fabricante: doktorvolt
Tomas y datos eléctricos
Pararrayos SPD:
1x DC 3P T1 T2 PV VDE
Número de circuitos fotovoltaicos (cadena): 1
Protección contra sobretensiones: T1, T2
Tipo de elemento de protección: Varistor (MOV) en configuración "Y"
Tensión máxima de funcionamiento +/PE, −/PE ucpv: 1050V CC
Corriente de cortocircuito nominal iscpv: 10 kA CC
Corriente de descarga total (10/350 µs) ITotal: 12,5 kA
Corriente de sobretensión (10/350 µs) Iimp: 6,25 kA
Corriente de descarga total (8/20 µs) ITotal: 80 kA
Corriente de descarga nominal (8/20 µs) In: 20 kA
Corriente de descarga máxima (8/20 µs) Imax: 40 kA
Nivel de protección de tensión entre polos +/− Arriba 3,8 kV
Nivel de protección de tensión +/PE, −/PE Arriba: 43,8 kV
Tiempo de respuesta ta: 25 ns
Datos técnicos y de la carcasa
Tipo de construcción: Montaje en superficie
Dimensiones de la carcasa: 142 x 210 x 100 mm
Material de la carcasa: Tecnopolímero
Resistencia a los rayos UV: Sí
Material libre de halógenos: Sí
Resistencia mecánica: IK08
Color de la carcasa: Gris RAL 7035
Número de módulos: 4
Clase de protección de la carcasa: IP65
Grado de protección del cuadro eléctrico completo: IP65
Temperatura de instalación: -25 +60 °C
Clase de protección: II
Tensión de aislamiento nominal UI: 1000 V
Sección transversal de Conductores rígidos (mín.-máx.): 4,0 – 35 mm²
Sección transversal de conductores trenzados (mín.-máx.): 2,5 – 25 mm²
Señal de fallo: Campo indicador rojo
Cableado y normas
Conector macho fotovoltaico IP68 1500V MC4: 2 piezas + 2 piezas para autoensamblaje en el cable
Conector hembra fotovoltaico IP68 1500V MC4: 2 piezas + 2 piezas para autoensamblaje en el cable
Prensaestopas: 1x PG11

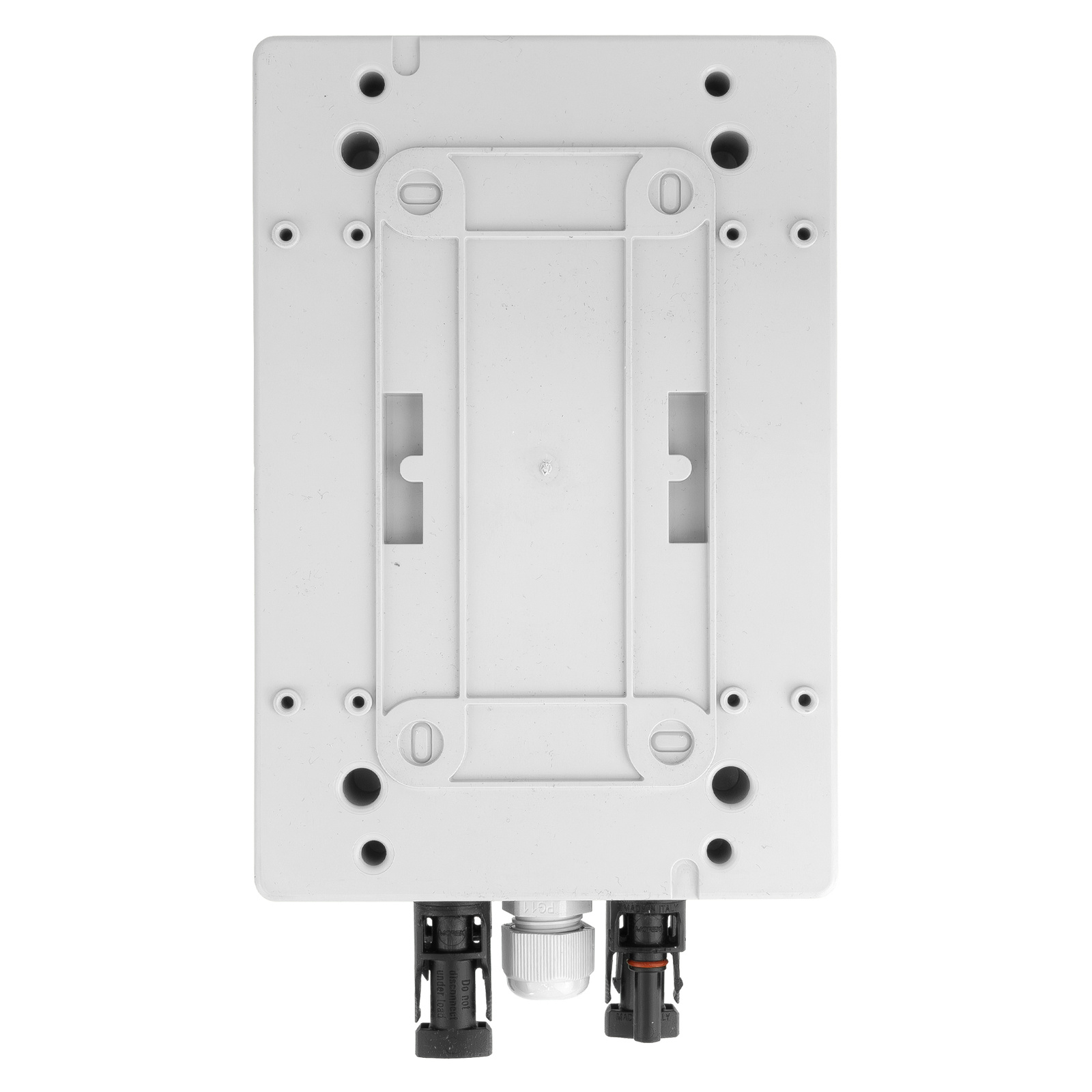

Pasadores de montaje con tornillo: 4x

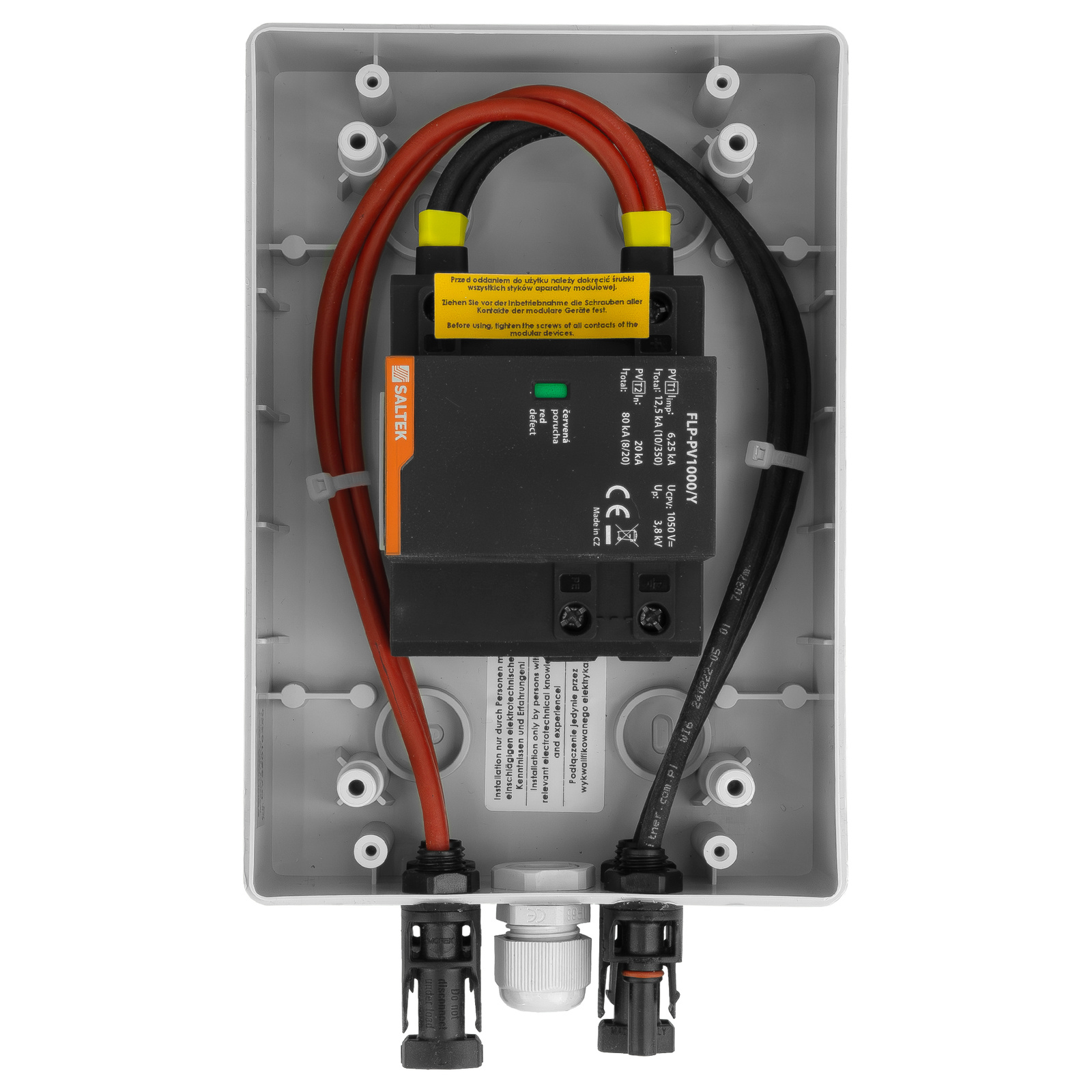

Cableado interno del cuadro eléctrico:
Cables de alimentación + 6mm2 Rojo
Cables neutros - 6mm2 Negro
Normas y certificados:
EN 61643-31
IEC 61643-31
Certificado = garantía de calidad:
Los productos Doktorvolt se prueban de forma rutinaria para garantizar la máxima calidad del producto. Tras superar las pruebas, cada producto recibe un certificado individual que confirma el control de calidad realizado. La empresa utiliza un sistema certificado TÜV SÜD en el proceso de producción, lo que garantiza una alta calidad.
Clasificación de protección IP = mayor seguridad:
La clasificación de protección IP es un estándar internacional que determina el grado de resistencia de un artículo a posibles factores de riesgo. Consta de dos dígitos que nos informan sobre la resistencia del producto al polvo y al agua. Determinar la clasificación IP permite utilizar el producto de forma segura. La clasificación de protección IP65 nos dice que el dispositivo:- está totalmente protegido contra la entrada de polvo
- está protegido contra chorros de agua desde cualquier dirección
Fabricante de confianza:
Doktorvolt® se fundó en 2013. Esta empresa de desarrollo dinámico ha conquistado los mercados polaco e internacional. La empresa tiene su sede en Malichów, en el voivodato de Opole, donde se encuentran una moderna nave de producción y un almacén. La empresa se especializa en la producción de cuadros eléctricos para la construcción, que se distinguen por su calidad y fiabilidad. Cada cuadro eléctrico está construido con componentes de alta calidad. Los productos cumplen con las normas y estándares de seguridad aplicables en la Unión Europea.
Características
- MarcaDOKTORVOLT
- ColorGris
- Resistente al aguaSi
- Índice de protecciónIP65
- MaterialPlástico
- Tipo de instalación eléctricaAparente
- Número de fase(s)Trifásico
- Referencia ManoManoME231247445
- MMID677029493068
- Ref. del fabricanteDV-6418-FOT
- EAN5905191016418
