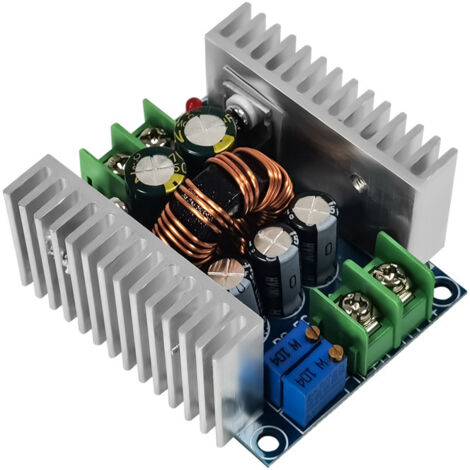

Convertidor reductor CC-CC síncrono 6-40 V a 1,2-35 V Voltaje/corriente constante ajustable No aislado Para carga de baterías, LEDs y electrónica DIY

Conducción. Cuando se utilizan MOSFET de potencia como rectificadores, la tensión de puerta debe estar sincronizada con la fase de la tensión rectificada para que la función de rectificación sea completa; esto se denomina rectificación síncrona. La tecnología de rectificación síncrona reduce significativamente las pérdidas de rectificación en la salida de la fuente de alimentación conmutada, mejorando así la eficiencia de conversión y reduciendo la generación de calor de la fuente de alimentación.



Especificaciones:

Nombre: Módulo convertidor reductor

Tensión de entrada: 6-40 V CC

Tensión de salida: Ajustable continuamente (1,2-35 V CC), por debajo de 32 V durante períodos prolongados (para aplicaciones donde la tensión de entrada es mayor que la tensión de salida, no se puede aumentar)

Corriente de salida: 20 A máximo, 15 A máximo durante períodos prolongados (si la temperatura del transistor de potencia supera los 65 °C, agregue un ventilador para disipar el calor; reduzca la corriente de salida a altas tensiones)

Rangos de límite de corriente: 0,2-20 A (ajustable); Si la temperatura del módulo supera los 65 °C, añada un ventilador.

Diferencia de voltaje mínima: 3 V

Frecuencia de funcionamiento: 150 kHz

Eficiencia de conversión: Hasta aproximadamente un 96 % dependiendo de la presión diferencial y las condiciones ambientales

Ondulación de salida: Aproximadamente 50 mV (sin incluir el ruido) en un ancho de banda de 20 MHz (solo como referencia), voltaje de entrada medido: 24 V

(Temperatura de funcionamiento: -10 °C a 75 °C) (Por favor, supervise la temperatura del transistor de potencia durante el uso real; mejore la disipación de calor o reduzca el uso si la temperatura es demasiado alta)

Dirección de ajuste del potenciómetro: En el sentido de las agujas del reloj (aumentar), en sentido contrario a las agujas del reloj (disminuir)

Protecciones contra cortocircuitos de salida: Protección instantánea contra cortocircuitos prolongados (no se debe mantener el valor de corriente constante)

Cableado: bloque de terminales />
Dimensiones del paquete: 60 × 53 × 30 mm / 2,36 × 2,09 × 1,18 in

Peso del paquete: 85 g / 2,30 oz



Contenido del paquete:

1 módulo reductor
