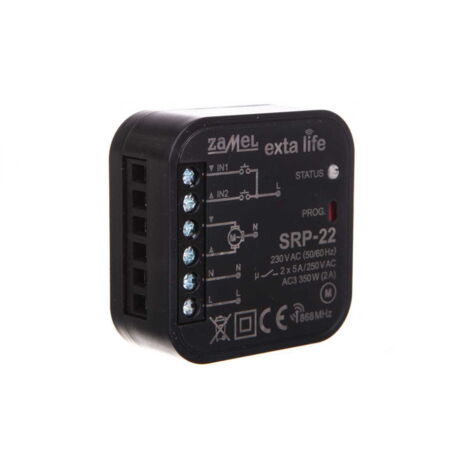

Controlador de persiana enrollable por radio Exta Life - SRP-22

El controlador de persianas enrollables SRP-22 está diseñado para controlar persianas u otros dispositivos alimentados por motores monofásicos de 230 VCA. El control puede realizarse de forma inalámbrica mediante transmisores o el controlador exta life, o por cable mediante pulsadores reflectantes. El control por cable utiliza las entradas IN1 e IN2, configuradas en la aplicación móvil. Estas entradas pueden funcionar en modo de control local o central. En ambos casos, se pueden utilizar pulsadores simples y dobles. Gracias a la comunicación bidireccional entre el receptor y el controlador, el estado actual de la persiana se indica en la aplicación móvil mediante un icono y el parámetro "nivel de cierre". La comunicación bidireccional también permite la parametrización del controlador y la asignación remota de transmisores (sin acceso físico a los receptores). Un algoritmo de codificación de tramas garantiza la seguridad del control, lo cual es especialmente importante para persianas y puertas de garaje. Además del controlador, el SRP-22 también puede controlarse simultáneamente mediante transmisores del sistema exta life. El receptor puede configurarse con varios transmisores, lo que permite el control independiente desde múltiples ubicaciones. El dispositivo está diseñado para su instalación en cajas de conexiones empotradas y de superficie. El receptor cuenta con una función de actualización de software remota a través del controlador. El tiempo de movimiento programable de la persiana enrollable y la capacidad de definir hasta cuatro configuraciones favoritas aumentan aún más la funcionalidad del controlador.

Datos técnicos:

• Tensión de alimentación nominal: 230 V CA
• Frecuencia nominal: 50 / 60 Hz
• Consumo de energía nominal: 0,45 W - en espera (Standby)
• Tipo de control: inalámbrico y con cable
• Transmisión: radio, banda ISM de 868 MHz (868,50 MHz)
• Método de transmisión: bidireccional - 9600 bps
• Codificación: algoritmo basado en una clave de 128 bits
• Alcance operativo: hasta 330 m en área abierta
• Señalización óptica (transmisión / programación): LED RGB
• Número máximo de botones emparejados: 96 pares
• Información sobre el estado actual del receptor: sí - en la aplicación móvil extra life (% nivel de cierre de la persiana enrollable + icono)
• Modos de funcionamiento en cooperación con los transmisores del sistema extra life: local, central, 2 configuraciones "favoritas"
• Modos de funcionamiento en cooperación con el controlador EFC-01: abrir, detener, cerrar, % nivel de cierre de la persiana enrollable configurado mediante un deslizador, máximo 4 configuraciones "favoritas"
• Número de entradas externas: 2
• Compatibilidad con botones de persiana enrollable*: solo botones reflectantes de persiana enrollable, botones simples o dobles
• Modos de funcionamiento para la entrada externa*: local o central - en el caso del modo local y botón doble, la posibilidad de recuperar 2 configuraciones "favoritas"
• Tiempo de movimiento del rodillo**: programable en el rango de 1 a 30 minutos s a 10 min.
• Parámetros de contacto del relé: 2NO 5 A / 250 V CA AC3 2500 VA (contactos de tensión)
• Carga máxima: 350 W (2 A) – Clase AC3
• Motores compatibles: monofásicos de 230 V CA con interruptores de límite o sobrecarga
• Rango de temperatura de funcionamiento: -10 ÷ +55 °C
• Clase de protección de la carcasa: IP20
• Clase de protección: II
• Dimensiones: 47,5 x 47,5 x 20 mm
• Peso: 0,040 kg

Cumplimiento de normas:

• PN-EN 60669, PN-EN 60950, PN-EN 61000
• PN-etsi EN 300 220-1, PN-etsi EN 300 220-2

* El modo de funcionamiento de las entradas externas (local/central) se programa únicamente a través de la aplicación móvil en colaboración con el controlador EFC-01.
Por defecto, las entradas están diseñadas para funcionar en modo local. El tipo de botón (simple o doble) se puede programar a través de la aplicación móvil y el hardware (cortocircuitando las entradas externas). Los ajustes "favoritos" para los transmisores de radio y las entradas externas (en modo local) se pueden programar a través de la aplicación y el controlador. Los ajustes "favoritos" se programan de forma independiente para los transmisores de radio y las entradas externas (locales), así como para las llamadas desde la aplicación móvil.

**El tiempo de movimiento de la persiana se programa desde el controlador o desde la aplicación móvil en colaboración con el controlador EFC-01.
