Controlador de velocidad para motor de CA PWM de 2000 W, regulador de voltaje ajustable de 50-220 V.

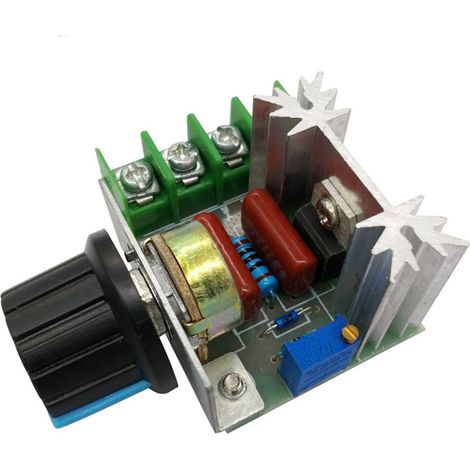

Controlador de velocidad para motor de CA – Regulador SCR de 2000 W y 25 A

Este controlador utiliza un SCR (Triac) bidireccional de alta velocidad de nueva generación, que ofrece voltaje ajustable y resuelve el problema de la resistencia del hilo caliente (especialmente relevante para soldadores, sierras de hilo caliente y cortadoras de espuma). También elimina el problema de la resistencia insuficiente del hilo caliente, al tiempo que garantiza una refrigeración óptima (gracias a su disipador de calor integrado). Este módulo se utiliza ampliamente en diversos equipos eléctricos: controlador de velocidad para motores universales (aspiradoras, ventiladores, taladros, amoladoras, herramientas eléctricas pequeñas), atenuadores de luz (lámparas incandescentes y halógenas de 230 V), control de temperatura para soldadores, placas calefactoras, elementos calefactores o control de potencia para cualquier aparato resistivo (radiador, hervidor, etc.).

Especificaciones detalladas:
Material: SCR (Triac): componente electrónico de potencia robusto, montado sobre un disipador de calor de aluminio para disipar el calor durante el funcionamiento intensivo. El circuito está encapsulado en una carcasa de plástico aislante (a menudo negra o blanca) por razones de seguridad.
Rango de voltaje de salida ajustable: 50 V a 220 V (CA): variación casi lineal. El voltaje mínimo depende de la carga (aproximadamente 50 V sin carga, pero puede ser menor con una carga resistiva).
Voltaje de entrada: 110 V ~ 250 V CA: compatible con la red francesa de 230 V 50 Hz, así como con las redes de 110 V (EE. UU., Japón) y 220 V (Rusia, China). El módulo no es adecuado para corriente continua (CC).
Potencia máxima de salida: 2000 W: aproximadamente 8,7 A a 230 V. Esta es potencia suficiente para la mayoría de los motores pequeños, soldadores y calentadores portátiles. Para requisitos de potencia más altos (p. ej., 3000 W), se necesita un modelo más grande.
Corriente máxima de salida: 25 A: pero tenga en cuenta que este valor es teórico (pico). En la práctica, el módulo está limitado a 2000 W / 230 V = 8,7 A continuos. El Triac puede manejar un pico de 25 A, pero sin una disipación de calor suficiente, se sobrecalentaría. No exceda los 2000 W bajo carga resistiva y 1000 W bajo carga inductiva (motor) para uso prolongado.
Peso del paquete: 43 g – muy ligero.
Dimensiones del paquete: 60 × 50 × 30 mm – caja pequeña.

Contenido del paquete:
1 × controlador de velocidad de motor de CA (módulo completo con potenciómetro y cables)

Instalación y uso: El módulo viene con tres cables: entrada (fase y neutro), salida (a la carga) y el potenciómetro (a veces montado en un cable separado o soldado directamente a la placa). La conexión es simple: fase de entrada a L, neutro a N, fase de salida a la carga, neutro de la carga conectado directamente al neutro de la red (sin interrupción). El potenciómetro permite ajustar el voltaje de 0 a 100% (aproximadamente 50-220V). Precaución: este módulo no proporciona aislamiento galvánico. No hay transformador. La salida está a potencial de red. Todo el trabajo debe realizarse con la alimentación apagada. No toque los componentes cuando el dispositivo esté encendido. Para usarlo como regulador de intensidad (lámparas), asegúrese de que la lámpara sea incandescente o halógena, y no LED o fluorescente compacta (excepto los modelos compatibles). Para usarlo con un motor universal (con escobillas), el regulador funciona perfectamente, del 10% al 100% de la velocidad. Para motores asíncronos (piscina, compresor), no funciona. Para soldadores, es ideal: puede ajustar la temperatura ajustando el voltaje. Para sierras de hilo caliente (corte de poliestireno, espuma), esta es la herramienta perfecta: permite ajustar la temperatura del hilo para un corte limpio. El módulo está equipado con un potenciómetro y una perilla (a menudo un pequeño botón negro o azul). Se puede montar en una carcasa impermeable (como una caja eléctrica impermeable) para su uso en un taller o al aire libre. Un indicador LED rojo o verde muestra a veces cuándo está encendido. El módulo prácticamente no consume energía en reposo. Para un uso intensivo (motor de taladro funcionando durante horas), compruebe que el disipador de calor no se sobrecaliente. Si lo hace, añada un ventilador o reduzca la carga. Este controlador de velocidad es ampliamente utilizado por modelistas para regular ventiladores, tornos pequeños para madera, taladros de banco y sierras de cinta. También es popular entre los aficionados al bricolaje para proyectos (hornos de pirograbado, control de temperatura de tanques, controladores de velocidad para carretes de cable). Su bajo coste y simplicidad lo convierten en un componente básico en cualquier taller de electrónica o bricolaje. Precaución: No utilice este módulo con cargas puramente inductivas de alta potencia (transformadores grandes) sin un filtro de protección, ya que esto podría dañar el Triac. Es perfectamente adecuado para motores de baja potencia (menos de 500 W). También es ideal para soldadores o resistencias. El módulo se suministra sin carcasa ni enchufe. Está diseñado para integrarse en un dispositivo existente o montarse en una carcasa adecuada. El cableado debe ser realizado por personal cualificado. Este producto cumple con las normativas CE y RoHS. Generalmente incluye un pequeño diagrama de cableado. Para los aficionados al bricolaje, este es el accesorio ideal para reparar o modificar dispositivos eléctricos. No dude en adquirir este módulo pequeño, versátil y económico.
